Кладка печи с плитой пошагово своими руками

Чтобы понять, как сложить для дома печь из кирпича с варочной плитой без чужой помощи, своими руками, достаточно изучить этот пошаговый план и рассмотреть фото. Здесь мастер найдет описание инструментария и базовый порядок работ.

Кладка печи с плитой пошагово своими руками

Какой лучше брать кирпич

Если разговор ведется о бытовых печках, то используют такой кирпич:

  • керамический;
  • шамотный.

Кладка печи с плитой пошагово своими руками

Из последнего выкладываются отдельные участки, которые при растопке способны выдерживать повышенный уровень температур. Это:

  • печной свод;
  • отдел для дров;
  • участок дымового канала, который идет сразу после топочного отдела.

Плюс шамотного кирпича в том, что он может собирать и отдавать тепло продуктивнее керамического. Но для печки с варочной плитой этот вариант подойдет не лучшим образом – еда будет готовиться дольше, потому что существенное количество тепла будет поглощаться кирпичом. А летом на такой печи и вовсе готовить станет невыносимо. Потому для основной кладки лучше брать керамику.

Кладка печи с плитой пошагово своими руками

Какие понадобятся инструменты

Для работы с фундаментом и создания кирпичной кладки понадобится такой инструментарий:

  • веселка;
  • зубило;
  • емкости для замешивания;
  • кельмы;
  • козлы;
  • метелка из мочалки;
  • молоток-кирка;
  • отвес;
  • печной молоток;
  • плоскогубцы;
  • правило;
  • расшивка;
  • рашпиль;
  • резиновый молоток;
  • сито с сеткой из металла;
  • уголок с линейкой;
  • строительный уровень;
  • чертилка.

Кладка печи с плитой пошагово своими руками

Как подобрать место для установки

Чтобы готовая к эксплуатации печь получилась максимально продуктивной и пожаробезопасной, крайне важно выбрать для нее верное расположение.

Место стоит обдумать дважды. Если печь планируется возводить в готовом помещении, дымоотводная труба обязана проходить меж потолочных балок и не столкнуться с ними.

Кладка печи с плитой пошагово своими руками

Устанавливать можно в комнатах или даже между ними. Как правильно подобрать место – рассмотрим дальше.

Прежде всего, не нужно ставить готовую печь возле стены дома извне. Она начнет остывать быстрее и не сможет согреть более одной комнаты.

Отдельные модели печек ставятся прямо по центру комнаты, либо с уклоном в какую-либо из сторон. Такое положение подбирается тогда, когда комнату необходимо будет поделить на конкретные зоны.

Кладка печи с плитой пошагово своими руками

[alert]Удобно, что в этом случае каждую из сторон кирпичной печки можно декорировать по-разному – в соответствии с оформлением определенной зоны помещения.[/alert]

Очень частый вариант расположения – встраивание между несколькими комнатами. Такой способ хорош тем, что помогает продуктивнее всего задействовать производимое тепло. Но, если мастер выберет эту вариацию, необходимо проследить, чтобы изоляция для потолка, стен и чердака была достаточно надежной.

Кладка печи с плитой пошагово своими руками

Кроме того, очень важно не забыть о том, чтобы опора для печи была на 10-15 сантиментов крупнее, чем печное основание. Для более верного вычисления размерности основы и высоты запланированной печки рекомендуется подбирать модель, к которой прилагается порядовка.

Заниматься закупкой требуемых материалов и подготовкой инструментария лучше всего, уже разобравшись, благодаря пошаговой инструкции и фото, как сложить печь из шамотного и керамического кирпича с варочной плитой для частного дома своими руками. Выбрав подходящую модель печи и участок, где ее планируется поставить.

Примечательно, что инструментарий для строительных работ постоянно один и тот же, а вот требуемое количество материала для работы каждый раз будет индивидуальным, поскольку оно зависит от размеров и функциональных особенностей сооружения. Если же говорить о размерах, то они зависят непосредственно от размеров помещения, где планируется установка.

Кладка печи с плитой пошагово своими руками

Читайте также: Барбекю из кирпича своими руками

Какую выбрать печку

Четко определиться с необходимым выбором мастеру помогут ответы на эти вопросы:

  1. Какие она должна выполнять функции – только отапливать помещение или еще и помогать готовить еду?
  2. Сколько места можно выделить под возведение кирпичного сооружения?

С дизайном также следует определиться заранее.

Кладка печи с плитой пошагово своими руками

Разумеется, человеку, который впервые собирается браться за постройку русской кирпичной печки с отделом для приготовления пищи своими руками, сходу может оказаться сложным создать идеальный результат даже при наличии инструкции.

Если говорить непосредственно о самих проектах печей, то самыми популярными можно назвать три следующих варианта:

  • стандартная плита на пару конфорок и с водонагревом;Кладка печи с плитой пошагово своими руками
  • отопительная печь «голландка»;
  • классическая печь для отопления и приготовления еды.Кладка печи с плитой пошагово своими руками

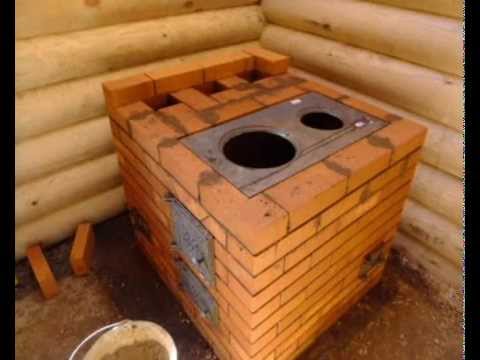

Стандартная плита на пару конфорок и с водонагревом

Базовые размеры этой печи – 89 х 51 сантиметр. Она предназначается для варки еды и позволяет одновременно подогревать воду котлом, который расположен прямо на пути дымовых газов, выходящих прямо из топки. Уровень теплоотдачи – 1,2 кВт. Чертеж прилагается.

Кладка печи с плитой пошагово своими руками

Если печь задействована в основном для варки еды, рекомендовано использовать минимум кирпича шамотного типа.

Эту малоразмерную кирпичную печь несложно сделать собственными руками. Работа займет небольшое количество времени, да и места будет задействовано мало. При необходимости к ней можно будет приделать отопительный щиток, чтобы забирать у газов больше тепла.

Кладка печи с плитой пошагово своими руками

Для постройки варочной печки собственными руками нужны следующие материалы:

  • котел для водонагрева;
  • дверцы для зольника, топливника и ревизионная;
  • духовка;
  • керамический кирпич;
  • равнополочный уголок;
  • решетка из чугуна или стали;
  • чугунная плита на пару конфорок.

Кладка печи с плитой пошагово своими руками

[alert]Дополнительно для печи с духовкой потребуются листы асбеста, кровельной стали и металла для подкладывания под печку и перед самой плитой соответственно.[/alert]

Читайте также: Печь для пиццы своими руками

Печь «голландка» для отопления

Это не маркетинговый ход. Отопительная печка в действительности прибыла из Голландии. Многие мастера выбирают ее за простоту и невысокую требовательность к качеству материалов для работы. Помимо прочего, голландку также можно назвать малогабаритной, ведь она занимает не так уж много места.

Кладка печи с плитой пошагово своими руками

Для опытного мастера создать самый простой вариант трехканальной голландки будет несложно. А вот новичку в этой сфере придется повозиться, чтобы выполнить качественную кладку. Средний размер такой печи – 1 х 0,5 метра. При этом дымовая труба уходит ввысь приблизительно на пару метров. Однако вначале будет полезно изучить схему кладки.

Кладка печи с плитой пошагово своими руками

Материал для строительства:

  • дверцы для зольника, топливника и ревизионная;
  • керамический кирпич;
  • металлическая задвижка;
  • решетка из чугуна или стали.

Кладка печи с плитой пошагово своими руками

Дополнительно потребуются листы асбеста и кровельной стали.

Кладка печи с плитой пошагово своими руками

[youtube]https://www.youtube.com/watch?v=GlVclepGte0[/youtube]

Классическая отопительно-варочная печь

Самая популярная модель среди мастеров. Несмотря то, что ее конструкция сложнее в сравнении с остальными. Габариты готового сооружения – 65 х 51 сантиметр. Тепловую мощность она развивает примерно 1,5 кВт. Уже по наименованию становится понятно, что этот вариант универсален – он подходит и для отопления, и для приготовления еды.

Кладка печи с плитой пошагово своими руками

Список материалов, которые необходимы для постройки:

  • дверцы для зольника, топливника, вентиляционная и ревизионная;
  • вязальная проволока;
  • задвижка;
  • керамический кирпич;
  • колосники;
  • равнополочный уголок;
  • чугунная плита на одну конфорку.

Кладка печи с плитой пошагово своими руками

[alert]Если печь с варочной поверхностью будет располагаться в помещении, в летний период придется мириться с духотой. Или выбрать в качестве альтернативы другую модель.[/alert]

Как правильно сделать печку

В большей части случаев строительные работы начинаются с заливки фундамента. Исключение – мини-печки для улицы. Небольшой вес позволяет устанавливать их прямо на бетонную стяжку во дворе. Остальные варианты, вне зависимости от того, где они размещены, необходимо устанавливать на прочной основе.

Кладка печи с плитой пошагово своими руками

Важно не допускать, чтобы фундамент был устроен впритык к основанию дома или же вовсе был привязан к нему. Требуется сделать расстояние не меньше 10 сантиметров. Если это условие не учесть, все может закончиться тем, что через определенное время – приблизительно год или два – печные кирпичи могут растрескаться, а сама печь – покоситься.

Кладка печи с плитой пошагово своими руками

Если в доме качественная основа – цементная стяжка – а вес печки не превышает 750 килограмм, тогда фундамент можно не устанавливать. А начинать кладку прямо от стяжки. Перед этим обязательно подложив листы металла и асбеста. Описанные модели конструкций весят больше 750 килограмм. Потому в этом случае фундамент необходим.

Он бывает двух разновидностей:

  • бутовый;
  • железобетонный.

Вне зависимости от вида основы, с самого начала необходимо выкопать яму. Ее размеры с каждой стороны должны быть больше на 10 сантиметров. Что касается глубины, то она в каждом случае будет индивидуальна, и зависит от уровня мощности самого верхнего слоя просадочного грунта. Подошва фундамента должна закрепляться на плотной почве.

Кладка печи с плитой пошагово своими руками

Читайте также: Печной кирпич: фото, технические характеристики

Первый вариант фундамента поэтапно делается так. Котлован обкладывается бутовым камнем с перевязкой и применением раствора из таких составных элементов:

  • 1 часть разведенной в воде извести;
  • 1 часть цемента;
  • 6 частей песка.

Кладка печи с плитой пошагово своими руками

Образовавшиеся между камнями пустоты аналогично должны быть заполнены данным раствором. В последнюю очередь надо выровнять верхнюю часть на глубине примерно 8 сантиметров от пола.

В основе второго варианта фундамента лежит слой щебня толщиной не меньше 10 сантиметров. Он потом заливается с опалубкой и арматурной сеткой.

Кладка печи с плитой пошагово своими руками

[alert] Когда раствор полностью застынет, по верху фундамента полезно будет положить пару слоев водоизоляционного рубероидного барьера.[/alert]

Кирпичная кладка ведется в соответствии с пошаговым списком:

  1. В первую очередь очень важно соблюдать толщину швов – в пределах 3-5 миллиметров.Кладка печи с плитой пошагово своими руками
  2. После укладки каждого ряда требуется контролировать вертикали и горизонтали посредством отвеса и строительного уровня.Кладка печи с плитой пошагово своими руками
  3. На кирпичи раствор удобно наносить мастерком. Можно слегка пристукнуть по кирпичу, установив его.Кладка печи с плитой пошагово своими руками
  4. Оставшийся раствор надо убрать с обеих сторон. Внутреннюю часть полезно протереть мокрой тряпкой, чтобы сделать поверхность более гладкой. Это поможет обеспечить минимальное сопротивление для дымовых газов.Кладка печи с плитой пошагово своими руками
  5. Устанавливая печную фурнитуру, требуется отследить, чтобы между кирпичной кладкой и поверхностью металла не было просветов. Все места стыков необходимо как можно лучше заполнить раствором. Иначе печка начнет дымить.Кладка печи с плитой пошагово своими руками
  6. Завершив возведение, требуется подождать пару дней, чтобы раствор полностью высох. И только потом можно сделать пробную растопку, забросив небольшое количество дров.Кладка печи с плитой пошагово своими руками

Полезный совет. Новичку, который раньше не работал с кладками крупных кирпичных печей дома, не стоит сразу же «с наскока» браться за это дело. А попробовать начать с чего-то небольшого и простого. К примеру, с мангала. Подобных проектов много в сети. Потренировавшись и изучив на практике все нюансы, можно приступать к постройке домашней печи уже более уверенно.

Кладка печи с плитой пошагово своими руками

Читайте также: Чем замазать трещины в печи

Как собственными руками дома или на даче сложить печь с варочной поверхностью, наглядно представлено в видео.

В завершении

Несложно разобраться, как сложить печь из керамического и шамотного кирпича для дома своими руками, с варочной плитой, используя пошаговые пункты и фото. Если говорить о размерах печи, то они зависят от габаритов помещения и величины имеющегося бюджета.

[youtube]https://www.youtube.com/watch?v=6VSV_ayZZ28[/youtube]
