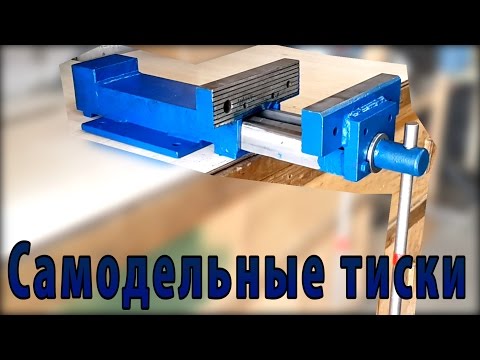

Металлические тиски своими руками

Многие мастера сегодня заинтересованы в том, как сделать тиски из металла своими руками, и разыскивают пошаговые инструкции, понятные чертежи и наглядные фото. Ведь тиски – практически самый главный инструмент в пределах гаража. Но с чего же начать изготовление, и какие есть варианты?

Металлические тиски своими руками

Из чего состоят металлические тиски

Прежде чем начать изготовление данного инструмента, требуется подробнее ознакомиться с тем, как именно он устроен. Тиски складываются из таких деталей:

  • основа. Это опорная деталь, посредством которой тиски крепятся на стол, верстак или другую рабочую поверхность;
  • неподвижная губка. Крепится к основе и ее можно слегка перемещать в ту или иную сторону, чтобы изменить угол расположения тисков;
  • подвижная губка. Ее передвижение выполняется благодаря вращению рукояти. Перемещается она в двух направлениях. Благодаря чему обеспечивает надежное фиксирование элемента для дальнейшей деятельности;
  • рукоять. Соединена с винтом, который крепится к гайке подвижной губки.
  • винт. Прикреплен к губкам и проходит через тиски. Зачастую винт стальной, а резьба на нем трапециевидная. Винт допускается двигать посредством рукояти, размещенной на внешнем крае.

Металлические тиски своими руками

Из чего создаются тиски

Разновидности материалов, из которых легко самостоятельно создать тиски в домашних условиях, по факту ограничены только фантазией того, кто будет его создавать. Все базовые детали для тисков традиционно создаются из металла. Это в разы надежнее чем, к примеру, дерево.

Наилучшим образом для работы подходят чугунные и стальные детали. Именно они дольше всего не поддаются ржавчине и лучше прочих металлов противостоят отрицательному влиянию окружающей среды. К тому же, такие тиски прослужат мастеру до нескольких десятков лет.

Металлические тиски своими руками

Что касается материала для основы тисков, то для этого можно задействовать целый перечень подручных деталей. Так, например, основу можно изготовить:

  • из автомобильных колодок;
  • профильных труб;
  • из рельсов;
  • уголков;
  • швеллеров.

Металлические тиски своими руками

[alert]Заводские тиски прослужат своему владельцу немногим больше года. Редко дольше. Самая частая причина выхода инструмента из строя – поломка лапы губок. Время от времени износ может ускориться по причине того, что для создания использован низкокачественный материал.[/alert]

Читайте также: Струбцина своими руками из металла

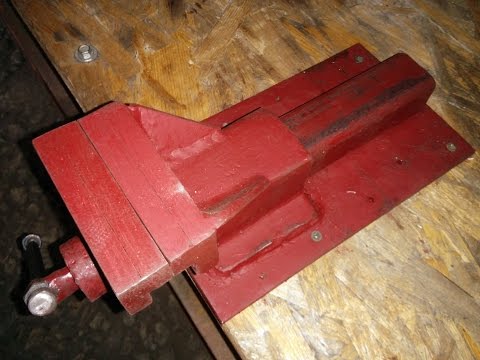

Тиски собственноручно из швеллера

Слесарные тиски используются для обработки металла, потому основа для работы требуется достаточно надежная – чугун либо сталь, которые обсуждались ранее. Такие тиски нетрудно создать собственными силами.

Проще их будет сделать, использовав швеллер. Из рельсов — делаются гораздо реже. Потребуется следующий инструментарий:

  • аппарат для сварки;
  • шлифмашина;
  • линейка-угольник;
  • сверла различных размеров;
  • электродрель.

Металлические тиски своими руками

Для создания самодельных тисков из швеллера мастеру потребуются такие основные и дополнительные материалы:

  • гайки и болтики (потребуется два десятка комплектов);
  • металлические листы не тоньше 6 миллиметров;
  • стальной швеллер (толщина около 6 миллиметров);
  • уголок (стороны 50х50 мм или 70х70 мм);
  • чертеж;
  • шпилька диаметром 1,5 сантиметра, которая обычно применяется как прижимной винт.

Процесс происходит в несколько этапов:

  1. На первом для начала потребуется пара гаек специально для винта. Сделать их самому не каждому мастеру под силу. Потому правильнее будет воспользоваться помощью токаря-профессионала.
  2. Гайку необходимо приварить к швеллеру по максимуму коаксиально.Металлические тиски своими руками
  3. Грани швеллера нужно прикрыть кусочками металла.
  4. В планке нужно сделать вход для винта.Металлические тиски своими руками
  5. Посредством болгарки сделать пару уголков и пластину.
  6. Подготовленные уголки приладить к швеллеру и покрыть кусочком листа. В итоге выйдет П-образная металлоконструкция, которая и станет основой для швеллерных тисков.Металлические тиски своими руками
  7. Чтобы сделать станину, нужен металлический лист толщиной не больше сантиметра. В нем надо проделать четыре отверстия с каждой стороны и еще шесть – на П-образной детали.
  8. К основанию (станине) приваривается гайка, а по сторонам – пара стопоров из металла.
  9. Губки также можно создать собственными силами – попросту вырезать из стали. Одна приваривается сразу, другая – крепится на подвижный элемент.Металлические тиски своими руками

Готово!

[youtube]https://www.youtube.com/watch?v=7G7AWs4ASZM[/youtube]

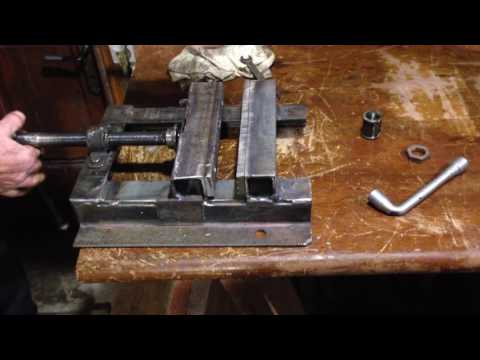

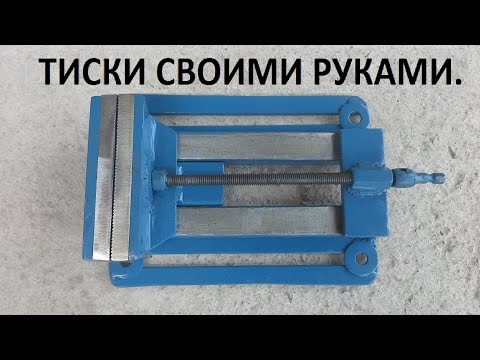

Как сконструировать тиски самостоятельно из уголка

Можно собрать тиски под станок самостоятельно, используя только металлический уголок. В этом случае понадобятся те же самые инструменты, которые используются в работе со швеллером, а также такие материалы:

  • гайки для шпилек;
  • маленький подшипник;
  • металлический уголок размером 30х30 мм;
  • шпилька с готовой резьбой.

Металлические тиски своими руками

Примерные чертежи станочных тисков легко отыскать в сети. Зависимо от нужных габаритов, можно сделать тиски собственноручно:

  1. Для начала нужно приготовить две части и распилить уголок. Размеры частей будут зависеть от габаритов основания сверлильного станка.Металлические тиски своими руками
  2. Потом из металла, используя болгарку, делают две губки и размечают их, чтобы далее по этой разметке высверлить дырочки для закрепления к основанию.Металлические тиски своими руками

[alert]Сделать тиски красивыми легко посредством краски. Лучше использовать обычную эмаль для металлических поверхностей.[/alert]

  1. После этого пора изготавливать штатив. Для этого понадобится часть уголка, в которой просверлена дырочка под шпильку.
  2. Подшипник рекомендуется приварить тут же, не откладывая. С той стороны, которая напротив крепления с подшипником, фиксируется такой же уголок, и сверлится дырка для вала.Металлические тиски своими руками
  3. По другую сторону приваривают пару гаек.
  4. Чтобы шпилька с легкостью вращалась, к основанию гайки крепится вороток.Металлические тиски своими руками

Таким образом, эти тиски под сверлильный станок получатся гораздо бюджетнее. Помимо этого, зная, как они устроены, легче будет самостоятельно чинить их, если возникнет такая нужда.

Бывалые специалисты в курсе, что проблематично одновременно сверлить и удерживать части. Потому что изделие выходит не точным, от чего страдает его качество. Тиски из требуемого вида, например, из уголка, могут существенно облегчить работу мастера.

Металлические тиски своими руками

Читайте также: Сварочный стол своими руками

На что следует обратить внимание

Есть несколько моментов, которые обязательно следует брать в расчет. И в первую очередь это габариты будущих тисков. Они разделяются на несколько групп:

  • маленькие. Их длина – от 29 см, высота – от 14 см. Высота губок не превышает 5 см. Весят такие тиски около 8 килограммов;
  • средние. Длина – до 37 см, высота – до 18 см. Высота губок – не больше 7 см. Весят до 14 килограммов;
  • крупные. Длина – примерно 46 см, высота – до 22 см. Высота губок – до 9 см. Весят тиски до 30 килограммов.

Металлические тиски своими руками

Стоит признать, что это усредненные размерные параметры, но на них вполне можно ориентироваться в процессе.

Отдельные модели, представленные на сегодняшнем рынке, могут весить существенно больше 30 килограммов. Однако большую роль тут играет и материал, выбранный для изготовления. К примеру, чугун, как всем известно, намного тяжелее, чем некоторые виды стали. Потому подбирать материал и вычислять размеры под конкретный инструмент в каждом случае надо отдельно.

Металлические тиски своими руками

Не менее важный параметр, который нельзя игнорировать – это сила зажима. Дело в том, что, если он окажется недостаточным, тиски могут сломаться прямо в ходе работы. Стоит ли уточнять, что с заготовкой придется попрощаться тоже.

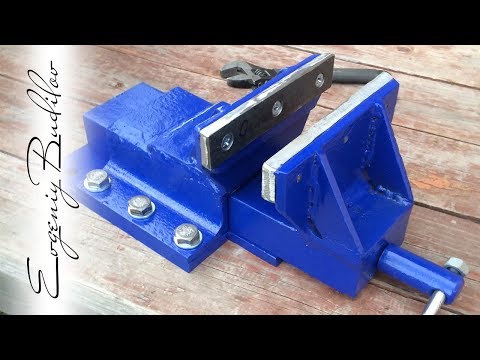

Мини-тиски из профильных труб

Какие для работы потребуются инструменты и материалы:

  • гайки для шпилек;
  • дрель по металлу;
  • профильная труба из металла;
  • шпильки с готовой резьбой.

Металлические тиски своими руками

[alert]Схема сборки на деле не такая сложная, как может показаться на первый взгляд.[/alert]

Поэтапно мини-тиски из профильной трубы изготавливаются следующим образом:

  1. От трубы надо отрезать пару кусков – длинный и короткий.Металлические тиски своими руками
  2. У короткого отрезка сделать вырез. А у длинного – прорези, чтобы получилось наподобие салазок.Металлические тиски своими руками
  3. В коротком куске будущих тисков в центре высверлить большую дырку.Металлические тиски своими руками
  4. Дальше с одной стороны длинного отрезка приварить прочную пластину из металла.
  5. А к ней – приварить гайки, так, чтобы все могло держаться устойчиво.Металлические тиски своими руками
  6. Для этого вкручивается толстая шпилька, которую в конечном счете нужно вставить в короткую часть тисков, а после приварить гайки.Металлические тиски своими руками
  7. По другую сторону длинного сегмента приваривается еще один короткий кусок трубы, который должен исполнять роль неподвижной губки.Металлические тиски своими руками
  8. Часть толстой шпильки отрезается, и в конце с помощью болгарки обтачивается резьба, после чего высверливается дырка.
  9. Еще один маленький кусок тонкой шпильки вставить в дырку, проделанную в толстой шпильке.
  10. С боков вкручивается пара гаек – они будут исполнять роль ограничителей.Металлические тиски своими руками
  11. После этого вкручивают толстую шпильку в гайки тисков и вставляют внутрь движущейся губки.
  12. Внизу длинного куска трубы надо проделать пару отверстий для крепления и прикрепить тиски через них к столу, используя широкие шайбы в качестве подложки.Металлические тиски своими руками

Мини-тиски из профильных труб готовы и надежно удержат любую вещь – трудно будет что-либо вытащить из них вручную. Видео поможет детальнее разобраться в рабочем процессе.

Читайте также: Ваймы своими руками

В заключение

Как видно, нет нужды торопиться покупать данный инструмент в специальных магазинах, если есть возможность создать его самостоятельно. На помощь даже малоопытным мастерам придут пошаговая инструкция о том, как сделать своими руками тиски из металла, а также чертежи и множество фото.

[youtube]https://www.youtube.com/watch?v=g1YgAjCzRII[/youtube]
