Как сделать ворота из профильных труб

Ворота для частного дома или дачи на сегодняшний день вполне актуальны, но если их покупать в готовом виде или под заказ, то это обойдётся недёшево. В связи с этим многие интересуются, как сделать ворота из профильных труб своими руками – это гораздо выгоднее в финансовом отношении. Но хочу сразу остудить горячие головы – для такой работы, помимо желания, как минимум, нужны слесарные и сварочные навыки и если они у вас имеются, то вы справитесь.

Какие существуют виды ворот

Все ворота можно классифицировать по способу их открывания и на данный момент практикуют пять таких видов, это:

1. Секционные – эти ворота состоят из набора горизонтально-поперечных панелей, соединённых петлями. В основном их используют для гаражей.
2. Подъёмно-поворотные – это сплошной или сборный металлический щит, который открывает проезд по принципу фрамуги. Верхний край закреплён на подвижном поворотном механизме, а нижний поднимается вверх. Больше подходит для гаражей.
3. Рулонные – ворота представляют собой полотно из ламелей, которые при открывании наворачиваются на вал и наоборот. По сути, это те же ролеты. Устанавливаются в гаражах.
4. Откатные – это один или два щита, которые отодвигаются по сторонам по направляющему рельсу. Можно открывать вручную, но чаще всего к ним подключают автоматику, и движение осуществляется нажатием кнопки на стационарном или дистанционном пульте.
5. Распашные – самый популярный вид ворот, которые могут быть, как с одной, так и с двумя створками. Щит в данном случае может быть глухим или прозрачным, через который хорошо просматривается участок (ковка, сетка арматура, профильная труба).

Технические особенности профильных труб

В первую очередь обращают внимание на конфигурацию и размер поперечного сечения. Это может быть:

• квадрат – от 15×15 мм до 60×60 мм с толщиной стенки 1,0 мм, 1,5 мм, 2,0 мм;
• прямоугольник – от 20х15 мм до 80х40 мм с толщиной стенки 1,0 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм;
• круг – от ø20 мм до ø100 мм с толщиной стенки 1,0 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм;
• овал – от 20х15 мм до 80х40 мм с толщиной стенки 1,0 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм.

Помимо сечения следует обратить внимание на металл, из которого изготовлен профиль. В данном случае классификация происходит по трём пунктам в зависимости от стали, которая может оказаться:

1. Углеродистой.
2. Оцинкованной.
3. Нержавеющей.

Чаще всего для сборки конструкции используют первый вариант, где марка углеродистой стали не имеет значения. Несколько реже покупают оцинкованный металл – технические характеристики здесь, по сути, не отличаются, так как это углеродистая сталь, покрытая цинком, но стоит она дороже. Поэтому обычно предпочитают защищать профили от коррозии лакокрасочными материалами. И, наконец, всем известная нержавейка – из неё въездные ворота не делают вообще, разве что некоторые декоративные элементы.

Все полые профили ещё классифицируются по методу производства, среди которых:

Трубы со сварным швом:

• горячекатанные – вполне подходят для изготовления ворот;
• холоднокатанные – чаще применяются для изготовления мебельных каркасов.

Бесшовные трубы представляют собой продукцию с высокой механической прочностью, в частности, выдерживают высокое давление. Их обычно применяют для транспортировки жидкостей под напором, например, для отопления, так как на верхних этажах высотных домов статическое давление достигает 12 atm (1.2159 MPa), а опрессовочное 16 atm (1.6212 MPa). Естественно, это дорогой материал и для створок его используют крайне редко.

[info]Совет. В данном случае вам лучше приобрести углеродистые или оцинкованные горячекатанные трубы – они вполне соответствуют технически требованиям для таких конструкций и стоят дешевле. Оцинкованные изделия, конечно, дороже углеродистых.[/info]

Что нужно для изготовления ворот

Теперь пришла пора выяснить, как сделать ворота из профильных труб своими руками. То есть, с металлом мы уже разобрались, остаётся техническая часть, но всё это следует разбить на этапы пошаговой инструкции.

Этап №1 – чертежи

В тех случаях, когда каркас ворот из профильной трубы сваривается под облицовку профнастилом или сеткой Рабица, то в основном используют шесть вариантов расположения рёбер жёсткости. Все они показаны на изображении вверху, и мы рассмотрим каждый из них:

1. Прямоугольная створка разделена по диагонали, что образует два треугольника. Такая конструкция, безусловно, не трансформируется в параллелограмм, но если ворота будут облицованы профнастилом, создавая парусность, то штормовой ветер может погнуть раму.
2. Этот каркас требует меньше всего трубчатого профиля для своей сборки, но в качестве облицовки здесь подойдёт только сетка Рабица. При глухом варианте раму может погнуть даже сильный ветер, не говоря уже о штормовом.
3. Здесь каждая створка разделена на четыре треугольника, что, естественно увеличивает жёсткость рамы. Но при этом внутренние углы ослаблены вверху и внизу.
4. Хотя рёбра жёсткости в этом случае расположены отлично от чертежа №3, проблема остаётся такой же – ослабленные углы.
5. Все характеристики такой рамы идентичны проектам №3 и №4.
6. Этот вариант лучший из шести – каждая створка состоит из восьми (!) треугольников и целостности каркаса не грозит даже штормовой ветер.

[info]Для справки. Треугольник, это самая жёсткая геометрическая фигура, то есть, люфт здесь невозможен вообще. Треугольник всегда используется в мостостроении и других масштабных профилированных конструкциях. Так что, если вас интересует, как правильно сварить ворота из профильной трубы, то не забывайте об этом факторе.[/info]

В этом видео ролике каркас сделан по чертежу, представленному под №2:

[youtube]https://www.youtube.com/watch?v=JJcx6fY_XlU[/youtube]

Видео: Самодельные ворота из профильной трубы

Этап №2 выбор параметров

Хотелось бы сделать небольшое отступление, по поводу калитки, которая может находиться отдельно или в створке ворот.  То есть, для автономной калитки нужны две опоры – один столб для навешивания, а другой для притвора (он же используется для навешивания ворот). Во втором случае высота ворот должна оказаться более 2 м, так как врезанная в створку калитка требует проёма не менее 2-2,1 м по высоте без учета зазора до земли и 0,75-1 м по ширине.

Если ворота не рассчитаны на встроенную калитку, то их минимальная высота должна быть 150 см плюс зазор 10-15 см снизу, чтобы была возможность открыть их во время снегопада. Но самый важный параметр здесь, это ширина проезда при открытых настежь створках и его следует рассчитывать с учётом габаритов вашего автомобиля плюс зеркала заднего обзора. При всех выкладках вам придётся оставить для проезда, как минимум 3 м, хотя при сооружении респектабельных заборов этот параметр может достигать 4-4,5 м.

Этап №3 – закупка материалов и подборка инструментов

На этом этапе мы разберёмся с материалами, которые нам понадобятся для изготовления распашных ворот, а также с инструментами, без которых никак не обойтись при сборке.

Необходимые материалы

Из материалов нужно будет закупить:

1. профилированная труба для опор – можно использовать квадрат 60×60 мм, прямоугольник 80×40 мм или круг ø60 мм либо  ø80 мм;
2. профилированная труба для рамы – 40х25 мм или 50х25 мм с толщиной стенки 1,5-2 мм;
3. профилированная труба для рёбер жёсткости – 25×25 мм с толщиной стенки 1,5-2 мм;
4. полоса стальная шириной 30-40 мм для притвора;
5. сетка Рабица или профнастил;
6. разборные петли типа таких, как на фотографии вверху;
7. труба стальная ø15 мм и гладкая арматура ø12 мм для горизонтального и вертикального засова;
8. замок для ворот.

Кроме металла или, как часто говорят «железа», также понадобятся ингредиенты для бетона: цемент, песок и щебень, чтобы установить опоры.

Необходимые инструменты

Инструментов понадобится не очень много:

1. болгарка с обрезным диском (желательно не менее ø180 мм);
2. электросварка, работающая от переменного или постоянного тока;
3. электродрель и/или шируповёрт;
4. набор насадок и свёрл;
5. молоток слесарный;
6. уровень строительный длинный (от метра);
7. рулетка метрическая, карандаш;
8. уголок строительный.

У кого-то может возникнуть желание сделать ворота арочного типа. Это означает, что верх каждой створки или двух половинок в закрытом положении представляет собой правильную дугу. Для этого понадобится трубогиб. Его можно позаимствовать у друга, взять напрокат, сделать самостоятельно или купить в магазине.

Этап №4 – установка опор

В первую очередь на одной линии с существующим или предполагаемым забором следует установить опорные столбы из профильной трубы, на которые впоследствии навешают створки. Для этого в грунте садовым буром ø100-120 мм делаем ямки, глубина которых должна получиться не менее 1/3 общей длины вертикальной опоры. Для фиксации можно использовать четыре метода, указанные на верхнем изображении, это:

• Трамбовка в грунте.
• Частичное бетонирование.
• Бутование.
• Полное бетонирование.

Безусловно, использование бетона для фиксации столбов (варианты №2 и №4), самый лучший метод, но все-таки предпочтительнее  выбрать №4. После установки стоек навешивать на них створки сразу нельзя, так как бетон растрескается – нужно выждать 28 суток (полный цикл отвердевания бетона) или хотя бы три недели. Это время можно потратить на сварочные работы по сборке створок.

[info]Рекомендация. Чтобы осадки не попадали в полость опоры, её отверстие необходимо закупорить. Для этого можно купить специальные пластиковые заглушки, либо раскроить отход профиля, вырезав из него пластину по размеру отверстия, и приварить. Так вы защитите сталь от предпосылок к коррозии.[/info]

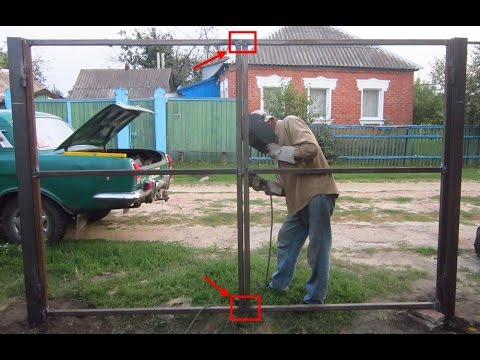

Этап №5 – сборка рамы

Теперь разберёмся, как сварить раму – это обычный прямоугольник, изредка квадрат, собранный из четырёх профильных труб низколегированной стали. Обратите внимание на фотографию вверху – там показано, как лучше стыковать углы (вариант слева). Такой метод, в отличие от варианта, расположенного справа, не позволит влаге  затекать в полость. По окончании сварочных работ шов шлифуют болгаркой (тем же обрезным диском).

Размеры рамы придётся подгонять относительно ширины проёма (установленных друг напротив друга столбов). При этом придётся учитывать расстояние, необходимое для монтажа навесов и технического зазора между створками – это не более 2-3 мм, но если получится немного больше, то можно наварить притворные планки на каждую створку. Притворные планки не просто перекрывают щель, они также защитят стальной язычок замка, если он предусмотрен. Для каждой створки понадобится по одной планке, например, со стороны улицы привариваете её слева, а со стороны двора справа.

Рёбра жёсткости приваривают к раме по собственному усмотрению, хотя у вас есть пример, приведенный на чертежах, но это лишь в тех случаях, когда предусмотрена облицовка профнастилом или крепление сетки Рабица. Но иногда ограничиваются только трубами. Например, как на фотографии вверху – во всяком случае, это выглядит импозантнее, чем сетка Рабица, хотя и дороже.

Этап №6 – навесы и фурнитура

Теперь нужно приварить навесы и начинать лучше всего с рамы – так проще сделать разметку. Отступите от верха 100 мм и приварите цилиндр (колпак), который будет надеваться на штырь, зафиксированный на опоре. Чтобы приварить цилиндр снизу, соберите две части навеса, отступите снизу 100 мм, а сверху шарнира поставьте метку и по ней приварите нижний цилиндр. Получится, что оба навеса отступают от углов на одинаковое расстояние.

Перенесите размеры на опору и там приварите другие части навесов, со штырём. Аналогичную операцию проделайте с сопряжённой створкой и противоположной опорой. Если у вас только начальные слесарные и сварочные навыки, то можно поступить следующим образом: приварите к опоре только верхний штырь, навешайте на него створку, а нижний штырь разметьте прикладным способом.

Теперь разметку с одной опоры на другую можно перенести при помощи водяного уровня. Если цилиндры на другой створке были зафиксированы по размерам, то после приваривания штырей она сядет на них без проблем. В том случае, когда была допущена некритическая погрешность и части какого-либо из навесов не сходятся на 1-2 мм, то его необязательно срезать и варить заново – зазор такой величины превосходно компенсируется шайбой.

[info]Примечание. Если ворота будут открываться только в одну сторону, то навесы следует приваривать ближе к грани открывания. В том случае, когда вы хотите, чтобы створки распахивались в обе стороны, навесы приваривают посредине.[/info]

Навешайте обе створки и приварите к ним куски труб ø15 мм и в них в качестве засова вставьте Г-образный гладкий прут ø12 мм, как на верхнем фото. Также куски труб понадобятся в земле и внизу створок для вертикальной задвижки (по одной для каждой створки). В грунте трубы лучше установить в бетон, залив его в небольшую ямку. Для засовов приварите ограничители.

[youtube]https://www.youtube.com/watch?v=8yeXpbrAu-E[/youtube]

Видео: Каркас для ворот

Заключение

Вот мы и разобрались, как сделать ворота из профильной трубы своими руками. Если вас интересует крепление к створкам профнастила, то об этом можно узнать на нашем ресурсе из другой моей статьи.
