Откатные ворота своими руками

Заборы Ландшафтный дизайн Сад и огород Строительство дома

Алексей Шамборский, 22.08.2015

  • 32198
  • 1

Качественные ворота, откатывающиеся в сторону при открывании и закрывании, помогают сэкономить свободное пространство на участке. Они отличаются простотой и легкостью монтажа, долговечностью и привлекательным внешним видом. Профнастил, крепящийся к каркасу, защитит участок от порывов ветра и значительно снизит шум на территории. Установить откатные ворота своими руками не составит труда, нужно лишь правильно провести подготовку и учитывать основные требования производителя.

Содержание

  1. Чертежи
  2. Заливка фундамента
  3. Инструкция по сборке откатных ворот
  4. Видео установки откатных ворот своими руками

Чертежи

Простая конструкция откатных ворот предполагает наличие опорных элементов, поддерживающих опорную и притворную рамки. Глубина фундамента для ворот с полотном в 3,5 м (расстояние между фундаментами 3,175 м) не должна составлять меньше 1,5 м под землей и 2,5 см над грунтом. Под опорную раму необходимо залить больший фундамент: именно на него будет идти максимальная нагрузка. Его длина составит 2,4 м, а ширина 50 см. Под притворную раму следует залить небольшой цоколь, длиною 50 см и шириною 30 см. Подробная схема расположения опорных участков позволит точно и без ошибок повести и заливку, и монтаж рам.

Заливка фундамента

Итак, как самостоятельно сделать откатные ворота и какие материалы нужны для правильного монтажа опор? Для заливки фундамента используется бетон марки М200 или выше. Перед заливанием траншей необходимо провести армирование прутьями диаметром 12 мм. Полученный цоколь выстаивается в течение недели.

Инструкция по сборке откатных ворот

Проводится работа согласно прилагаемой к комплекту элементов инструкции. Также будет полезно исполнителю и указанное ниже описание. Приведенный алгоритм позволит быстрее и точнее провести работы и подготовить прочную конструкцию:

Болтами М8 соединяется угловая рама и откатное полотно.

На отверстия на раме и воротах устанавливаются пластиковые заглушки.

К нижней части откатного полотна прикрепляется направляющая шина.

Вдоль стыка шины и полотна, с внутренней стороны ворот прикручивается С-профиль с помощью кровельных саморезов.

В С-образный профиль устанавливаются комплекты, состоящие из закладных пластин, винтов, двусторонних гаек (подробная сборка набора указана в видео).

К двусторонним гайкам прикрепляется зубчатая рейка (согласно заводским отверстиям).

Важно учитывать расстояние между соседними рейками: оно должно быть не более 1-2 мм. После правильного расположения элементов можно проводить плотный зажим двусторонней гайки, что позволит надежно фиксировать компоненты.

Правильная установка откатных ворот на роликах также предполагает и подтяжку болтов, прикручивающих зубчатую рейку к крепежам на профиле. Подробные чертежи и фото, указанные в инструкции позволят удостовериться в точности выполнения.

На подготовленные фундаменты необходимо установить опорную и притворную рамы по уровню. Для этого нужно провести разметку и далее подготовить отверстия.

Перепадов между основаниями быть не должно. Закрепление производится с помощью клиновых анкеров М12. Отрегулируйте столбы строго по вертикали.

Далее собираются и закрепляются все остальные комплектующие для откатных ворот: крепежи для роликов, ролики. Перед их установкой потребуется точная разметка свободного участка и исключение перепадов на плоскости или незначительных наклонов рам. Расстояние от опорной рамы к первому закрепителю составляет 10 см. А расстояние между соседними крепежами – 1,335 м.

После подготовки крепежей выполняется установка роликовых опор.

В опорную рамку проводится монтаж роликов с помощью небольшой шины.

Далее выполняется установка собранных ворот на роликовые опоры (работа должна проводиться 3-4 людьми).

По краям от угловой рамки закрепляются прорезиненные валики, обеспечивающие мягкость и аккуратность хода ворот.

Со стороны уголка надо установить заглушку.

С противоположной стороны установите опорный ролик.

Завершается монтаж откатных ворот из профнастила после закрепления уловителей на притворной раме.

После пробного открытия/закрытия при необходимости выполняется подтяжка и регулировка конструкции.

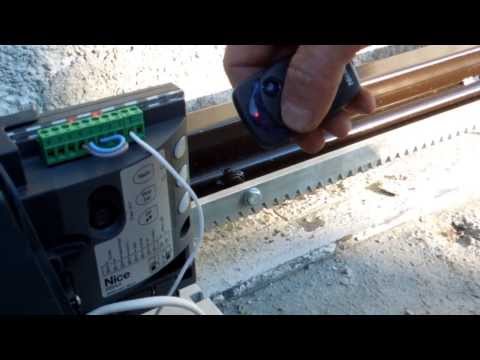

Электропривод монтируется с внутренней стороны ворот, рядом с опорной рамой. Схема подключения электропривода, настройка автоматики и особенности его эксплуатации указаны в инструкции, прилагаемой к комплекту.
