Уличное освещение загородного дома

По большому счету, 99% населения не прочь иметь освещение участка загородного дома, но почему-то большинство из этих желающих ограничиваются одной единственной лампочкой на террасе или просто над входной дверью. А ведь фонари во дворе не просто делают его светлее, чтобы люди не спотыкались впотьмах, но позволяют вносить в экстерьер креативные решения, причём это не так дорого, как создание ландшафтного дизайна при помощи растений. Здесь очень важно дружить с электричеством, так как наружные проводки постоянно контактируют с влагой, что опасно не только для них, но и для здоровья или даже жизни человека.

Внешнее освещение загородного дома

Начнём с того что загородным домом может быть не только дача, где люди проводят свои выходные и/или отпуск, но и постое место жительства, то есть, они находятся там постоянно, хотя и выезжают в город по своим потребностям – работа, учёба, магазины, лечение и так далее.

В таких случаях хочется не просто заниматься огородными и садовыми растениями на участке, которые можно съесть или продать, но и обеспечить для себя эстетическое удовлетворение. Как правило, это достигается путём улучшения ландшафтного дизайна, но естественную красоту зелёных насаждений, камней и материалов для садовых дорожек можно подчеркнуть, используя осветительные приборы.

Особенно красиво уличные фонари сочетаются с маленькими водными устройствами, которые владелец способен себе позволить на своей территории (имеется в виду правовое поле). Это может быть фонтан малых и средних размеров, каскад, ручей или просто небольшой пруд, куда некоторые даже запускают рыбу. Следует сказать, что такой вид дизайна является индивидуальным и его невозможно повторить, копируя различные слайды, фотографии или просто подсмотреть у соседа или знакомого.

Типы и назначение

С наступлением темноты или просто сумерек в доме переводят автомат во включенное положение или это делает фотоэлемент и участок наполняется светом. Но при этом осветительные приборы могут выполнять разные целенаправленные функции, следовательно, по типам освещение участка можно классифицировать, как:

• Техническое (утилитарное). Используется для подсветки крыльца (террасы), ворот, калитки и основных дорожек, сделанных во дворе.
• Сопровождающее. Тоже выполняет технические функции, так как датчики движения (контроллер питания) реагируют на движение (установка выгодна для экономии электричества).
• Декоративное (акцентированное). Подсвечивает цветники, деревья и кустарники, а также различные искусственные дизайнерские композиции из камня, бетона, древесины и так далее.
• Заливающее. В этом случае объединены техническое и декоративное освещение, то есть, фонари расположены по всему участку или его отдельной площади – в местах передвижения, в саду или у бассейна.
• Подводное. Такие фонари устанавливают на стенках бассейна под водой, причём эти конструкции могут быть только встраиваемого типа, чтобы не мешать купающимся.
• Контурное. Это, как правило, трубчатый тип подсветок и его используют для колонн, галтелей, розеток и ограждений.
• Скрытое. Здесь можно использовать практически любые лампы, которые маскируются в стенах здания, под свесами крыши, в саду, на  клумбах и так далее.

Также такие приборы можно классифицировать:

• По функционалу. Используются, как осветительные, так и светосигнальные приборы.
• По типу, где могут использоваться лампы:

1. накаливания;
2. разрядные;
3. галогенные;
4. светодиодные.

• По способу питания:

1. сеть постоянного или переменного тока;
2. комбинация – сеть и аккумуляторы (батарейки);
3. индивидуальный источник.

• По форме и уровню защиты от агрессивного воздействия окружающей среды.
• По охлаждению, которое может быть либо естественным, либо принудительным.

Световой дизайн – нюансы отдельных объектов

[info]Рекомендация. Начнём с того, что применение обычных прожекторов (рефлекторов) вне зависимости от классификации используемых там ламп, крайне редко, так как такие фонари имеют утилитарные функции, но из-за своего внешнего вида в большинстве случаев применяются только на строительных и промышленных (военных) объектах.[/info]

Выбор уличных светильников по большей степени зависит от общего дизайна экстерьера вашего участка и, конечно же, от отдельно обслуживаемого объекта (формы, вида и так далее). Например, это могут быть оригинальные фонари, которые установлены для дорожек, но при этом прибор не имеет строгой направленности, следовательно, свет будет попадать не только на аллейку, но и на рядом растущие кустарники, деревья или искусственную горку.

Кроме того, используя направленные приборы (с односторонним абажуром) можно подсвечивать отдельно взятое дерево, если расположить светильник на земле. Здесь есть ещё один нюанс, это высота фонаря – чем он выше, тем больше объектов он захватывает одновременно, то есть, происходит обслуживание большей площади.

Отдельно можно поговорить про иллюминацию фасада загородного частного дома, которая также обслуживает прилегающую площадь, это терраса (крыльцо), клумбы, кусты, деревья и аллейки. Вполне разумно, что в таких дизайнерских замыслах используются рассеивающие устройства приборов, что позволяет ночью увидеть не только красивую конфигурацию дома, но и создать ореол таинственности на остальной территории двора. В 99% случаев такое освещение используется всю ночь – от сумерек, до утра и запускается реле с фотоэлементом, поэтому, чтобы избежать большого расхода электроэнергии, используют галогенные и светодиодные осветительные приборы.

Чтобы создать такую праздничную подсветку, какая показана на фото вверху, понадобятся рефлекторные приборы, причём с разноцветными стёклами, которые окрасят луч, падающий на крону дерева. Конечно, разноцветную иллюминацию можно использовать для любого праздника, а не только для Нового года, а также просто для того чтобы порадовать семью или гостей. Но если ветки деревьев укрыты снегом, то это самый красивый вариант электрического декора, который можно сделать своими руками. Помимо прожекторов часто используют переносные светильники и гирлянды, которые применяют для новогодних ёлок и уличной рекламы.

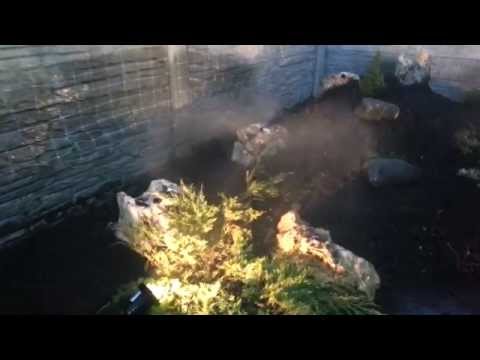

[youtube]https://www.youtube.com/watch?v=MOj2eWyYOJs[/youtube]

Видео: Разновидности уличного освещения в частном доме

[alert]Примечание. При установке наружных фонарей и рефлекторов непосредственно на грунт либо на кронштейны различного типа, очень важно убедиться в их водонепроницаемости. Если пренебречь таким требованием, то есть вероятность перегорания ламп или даже короткого замыкания.[/alert]

Системы и подсистемы подключения

Если для утилитарного освещения территории можно использовать один общий рубильник (выключатель, автомат), то для декоративного такой вариант попросту неприемлем, то есть, раздача электропитания осуществляется раздельно и для этого существуют системы и подсистемы. Будем отталкиваться от загородного дома с большой площадью приусадебного участка – так будет понятнее принцип разделения. Например, для подсветки самого здания, калитки, ворот, гаража и всех участков передвижения во дворе (аллеек, площадок) используется один выключатель, а для сада, клумб и водоёмов другой рубильник. Следовательно, раздача электропитания на улицу будет состоять из двух систем, каждая из которых запитывает блоки подсистем (электрические щитки).

Подсистемы состоят из набора автоматических предохранителей (автоматов и/или УЗО), каждый из которых регулирует подачу и отключение электроэнергии на тот или иной объект. Например, один автомат из подсистемы может подавать или отключать электроэнергию на ворота и калитку, другой на аллейки, третий на гараж, четвёртый на фасад и так далее. Система, подающая питание на блок декорации, обычно распределяет питание таким образом: один автомат на определённую зону отдыха (беседку, лужайку, бассейн), другой на клумбы, третий на деревья (зон может оказаться гораздо больше). Примечательно, что для одной и той же зоны может быть использовано от двух и более автоматов в подсистеме – это нужно в основном для того, чтобы регулировать яркость, включая разные группы светильников.

[info]Рекомендация. Для подсветки ландшафтного дизайна гораздо выгоднее использовать скрытые фонари, чтобы они не отвлекали внимание от освещаемых объектов. Современные приборы представлены на строительном рынке множеством моделей, так что выбор у вас есть, причём очень разнообразный.[/info]

Подключение или организация уличного освещения частного дома

Чтобы сделать надёжное и удобное в применении освещение участка загородного дома своими руками, придётся сначала составить его схему, которая индивидуальна для каждого загородного участка. Выше вы ознакомились с принципами дизайна или местами (зонами), где обычно размещают утилитарные и декоративные фонари, но сейчас вам нужно составить схему, учитывая экстерьер вашего приусадебного участка, конфигурацию дома, а также замерить все расстояния, чтобы вычислить длину кабелей и гофрированных кабель-каналов.

Теперь обратите внимание на схематическое изображение выше и в центре вы увидите ЩНО (щит наружного освещения), к которому подключаются все подсистемы одной общей системы, которая защищена автоматом на 16-20 A. Впрочем, система иногда бывает только одна – это питание, подаваемое  от электрического счётчика до щитка, откуда уже осуществляется разводка утилитарных и декоративных групп фонарей. Количество автоматов, их типы и способы подключения (ручное или автоматическое), по сути, никем и ничем не регламентируются. В данном случае система на схеме приводится в действие двумя автоматами S201-В6.  Каждый из которых может служить прерывателем для подсистемы, где количество фонарей не превышает 12 штук, а мощность каждого из них не более 25 Вт.

[alert]Примечание. Автоматическое подключение и выключение подсистем осуществляется при помощи фотореле, но чаще всего от датчика движения (ДД). Автоматы на электрощите на каждую зону не должны превышать 10 А.[/alert]

По сути, подключение и разводка кабелей по участку, задача несложная, так как схема в любом случае очень простая. Вам не придётся делать отдельное заземление на каждый фонарь или группу, так как клемма земли предусмотрена на электрическом щите, а в случае короткого замыкания обязательно сработает УЗО (устройство защитного отключения). Ещё один нюанс для «наружки», это двойная изоляция кабеля и (в маркировке буквы ВВ – Виниловая оболочка, Виниловая изоляция), а также упаковка в металлический гофрированный кабель-канал.

Необходимое оборудование для освещения загородного участка

Если классифицировать всё необходимое в этом случае оборудование для частного дома по группам, то его можно разделить на три категории. Итак, это:

• Оборудование для контроля.
• Кабели, провода и гофрированные кабель-каналы.
• Наружные приборы освещения разного типа.

К контрольному оборудованию относятся такие приборы, как датчики движения (очень удобны для утилитарного освещения), фотоэлементы, таймеры с электронным программированием, ручные переключатели и так далее. В большинстве случаев, конечно, ограничиваются одними автоматическими предохранителями (автоматами), установленными на щитке, но дополнительное оборудование повышает комфорт.

Вторая категория, кабели и провода, это то, что вы будете использовать для подключения фонарей к электропитанию. Лучше всего в данном случае подходит ВБбШв и АВБбШв, что в первом случае обозначает:

• В – виниловая (поливинилхлоридная) изоляция медной жилы;
• Бб – бронированный стальным экраном, (полоса, накрученная поверх изоляции);
• Шв – оболочка из винилового (поливинилхлоридного) шланга.

Если перед аббревиатурой маркировки стоит буква A, значит жила не медная, но алюминиевая, хотя медь в данном случае подходит больше всего. Кроме того, из алюминия и меди может быть сделана моножила, как на фотографии вверху, которая больше подходит в тех случаях, когда не предполагается движение кабеля. Для переносных светильников, а также для фонарей, установленных на деревьях, лучше использовать кабели с многожильными проводами, которые можно перегибать без опасения.

В качестве кабель-каналов используются металлические гофрированные, асбестоцементные и поливинилхлоридные (ПВХ) трубы. Для подземной прокладки лучше всего, когда гофр проходит через ПВХ или асбестовую трубу – это гарантирует защиту от повреждения, если вы случайно наткнётесь на кабель во время ручного бурения или копки лопатой котлована либо траншеи. При механизированном рытье (экскаватор, траншеекопатель, мотобур) кабель-канал не защитит кабель от повреждения.

[alert]Важно! Технические условия и ситуации бывают разными, поэтому иногда приходится сращивать медные и алюминиевые жилы. Но при длительном соприкосновении этих двух металлов происходит окисление, контакт теряется, а сама жила разрушается (первым разрушается алюминий). Поэтому, во избежание форс-мажорных ситуаций, жилы из разнородных металлов соединяют при помощи колодок. Паять такую скрутку категорически запрещено![/alert]

Таблица сечения медных и алюминиевых жил при разной нагрузке

Выше приведена таблица, по которой вы сможете подобрать нужное вам сечение провода или кабеля (в расчёт берётся одна жила). Для этого достаточно сложить мощность группы ламп, которые будут подключены к одному проводу, как подсистема. Полученный результат подставьте в таблицу и увидите, какое сечение жилы вам необходимо.

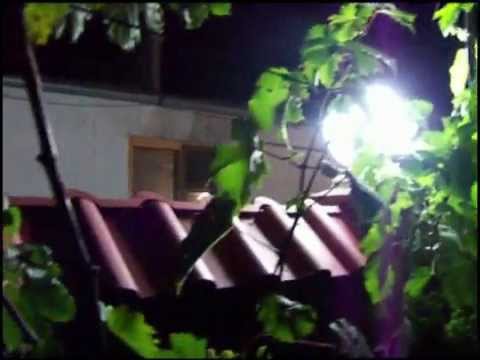

[youtube]https://www.youtube.com/watch?v=P9ze_THkaoI[/youtube]

Видео: Подключение и монтаж уличного освещения на загородном участке

Заключение

Для разводки и монтажа освещения участка загородного дома можно пригласить профессионального дизайнера и обычного электрика, чтобы первый составил проект, а второй воплотил его в жизнь, но это будет стоить немалых денег. Если вы дружите с электричеством (в силах починить розетку, выключатель, заменить проводку) и у вас есть чувство прекрасного, то смело беритесь за работу – вам не придётся тратить дополнительные средства, и при этом вы частично освоите ландшафтный дизайн.
