Монтаж электропроводки никогда не обходится без соединения проводов. Чем выше электропотребление в быту растет, тем большее значение имеет правильное соединение проводов электропроводки, которое обеспечило бы требования к электро- и пожаробезопасности. Правильное соединение проводов – это уровень плотности контакта, а также электрохимическая совместимость металлов, соединяемых проводов.

Содержание

  1. Как соединить алюминиевые и медные провода в такой ситуации?
  2. Сделать это очень просто
  3. Видео соединения медных и алюминиевых проводов

Сейчас во многих квартирах еще остается алюминиевая проводка. Как только в такой квартире возникает простая задача по замене люстры или розетки, может возникнуть и проблема соединения алюминиевых и медных проводов.

Известно, что прямое соединение этих металлов строго запрещено и является грубым нарушением. Непосредственный контакт меди и алюминия недопустим по причине несовместимости этих металлов. Под влиянием влаги такое соединение становится небезопасным: может вызвать возгорание.

Сухой контакт хоть и чуть более надежен, но тоже небезопасен: просто он будет разрушаться более медленно. Если на такой контакт вдруг попадет влага, может случиться авария даже при незначительном токе.

Как соединить алюминиевые и медные провода в такой ситуации?

Есть несколько способов, вот основные из них согласно ПУЭ:

    1. Используя клеммные зажимы
    2. Путем резьбового соединения
    3. Используя слой нейтрального материала
    4. Используя сварку

Пожалуй, самым простым способом будет использование слоя нейтрального материала. В качестве нейтрального металла выступает свинцово-оловянный припой.

Сделать это очень просто

  • Канцелярским ножом аккуратно надрезаем и снимаем изоляцию из проводов примерно на 6-7 см. Не ставьте нож перпендикулярно, таким образом можно надрезать жилу провода. Лучше это делать под углом, примерно так, как затачиваете карандаш.
  • С помощью паяльника покрываем медный провод припоем. Для этого набираем на жало паяльника припой и окунаем в канифоль. После того как канифоль расплавится, очень быстро проводим жалом по проводу.
  • Убеждаемся, что медный провод хорошо облужен. Припой должен полностью покрыть провод.
  • Делаем скрутку облуженного медного и алюминиевого проводов. Хорошая скрутка должна занимать в результате примерно 4 см.

Способ хорош тем, что не требует наличия зажимов, или если болтовое соединение не помещается в коробку.

Несмотря на то, что способ простой и быстрый, все же, если громоздкость соединения не является проблемой - лучше использовать резьбовое соединение, оно будет более надежным. Резьбовое соединение проводов из меди и алюминия тоже выполняется довольно просто. Для такого типа соединения необходимо подготовить пружинную шайбу, три простые шайбы и гайку. Если проводники имеют диаметр жил до 2 мм, выбираем винт М4.

  • Снимаем изоляцию примерно на длину в четыре диаметра винта.
  • Зачищаем металл до блеска и формируем колечки.
  • Одеваем на винт пружинную шайбу, потом простую шайбу, далее колечко одного проводника, простую шайбу, колечко второго проводника, шайбу, гайку.
  • Завинчиваем винт и стягиваем все до выпрямления пружинной шайбы и дожимаем еще примерно на половину оборота.

Если медный провод многожильный, сначала его нужно пролудить. Не забывайте, что такие соединения необходимо периодически проверять: оптимальная частота – раз в год.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

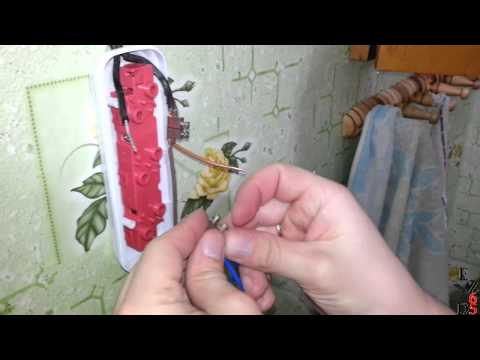

Видео соединения медных и алюминиевых проводов
