Наждак своими руками

Функциональный точильный станок не прочь иметь под рукой многие хозяйственные люди. Оборудование такого типа от хорошего производителя стоит недёшево. Вовсе не обязательно тратить деньги на покупку нового станка, поскольку вполне реально изготовить наждак своими руками, потратив минимум средств и усилий.

Самодельный наждак

Среди множества электроинструментов, необходимых в домашнем хозяйстве, наждак занимает почётное место по востребованности. Он пригодится в гараже для заточки ножей, на даче; окажется незаменимым для любого мастерового человека.

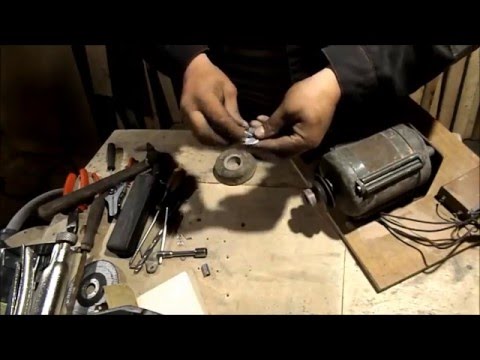

Наждак из двигателя стиральной машины

Руководствуясь фото и видео материалами в статье, обладая необходимым набором материалов и инструментов, при наличии минимальных навыков, можно запросто изготовить самодельный наждак. В конструкцию будущего станка войдут: наждачный камень (точило), опорная рама, вспомогательный столик, электрическое оборудование.

Самодельный наждак из двигателя стиральной машины

Характеристики двигателя стиральной машины
Шлифовальный круг

Задачу: как сделать наждак своими руками, значительно упростит наличие в хозяйстве старой стиральной машины с исправным электродвигателем. Рабочие характеристики электрического двигателя должны быть следующими: напряжение – 220 Вольт, мощность – 370 Ватт, скорость – 2800 оборотов/минуту. Демонтировав двигатель из ставшей ненужной стиральной машины, можно решить проблему обеспечения будущего наждака электрическим приводом.

Необходимые материалы

Для изготовления точила нужно иметь в наличии приведенный ниже перечень материалов, конструктивных элементов.

1. Комплект электрического оборудования:

  • конденсатор для запуска двигателя (можно использовать тот, что стоял в стиральной машине);
  • выключатель;
  • провода;
  • вилку с кабелем.

2. Элементы двигателя:

  • фланец для крепления наждачного круга;
  • шлифовальный круг для точила (как вариант, можно приобрести несколько кругов с различными степенями зернистости);
  • кусок оцинкованной жести.

3. Материалы для опорной рамы:

  • 2 уголка;
  • отрезок трубы с большим прямоугольным сечением;
  • 2 отрезка трубы с меньшим прямоугольным сечением;
  • резиновые амортизаторы.

4. Материалы для вспомогательного столика:

  • 2 металлических пластины;
  • отрезок трубы квадратного сечения;
  • набор болтов, гаек.

5. Вспомогательные материалы:

  • краска-грунтовка по металлу.

Необходимые инструменты

Из инструментов, приспособлений для изготовления наждака желательно обзавестись:

  • углошлифовальной машинкой с отрезным кругом по металлу и щёткой для зачистки металла;
  • сварочным аппаратом;
  • дрелью с набором свёрл;
  • набором напильников;
  • тисками;
  • отвёрткой;
  • набором ключей;
  • рулеткой;
  • молотком;
  • линейкой;
  • карандашом;
  • кистями.

Этапы работ по изготовлению наждака

Шаг 1
Шаг 2
Конденсатор

1. Изначально необходимо определиться с размерами будущего наждачного станка, разработать его схему, чертежи конструктивных элементов. При желании, можно взять на вооружение чертежи, опубликованные в статье. Размеры будущего наждака необходимо привести в соответствие с габаритами имеющегося в наличии электрического двигателя.

Шаг 3
Шаг 4
Шаг 5
Шаг 6
Шаг 7
Шаг 8

2. Целесообразно заказать в токарной мастерской специальный фланец для крепления наждачного круга на вал электродвигателя с набором крепёжных гаек, поскольку самостоятельное изготовление данного элемента требует наличия специальных станков, а также соответствующего профессионального опыта.

3. Изготовление опорной рамы.

Шаг 9
Шаг 10
Шаг 11
Шаг 12
Шаг 13
Шаг 14
Шаг 15

3.1. Используя углошлифовальную машинку, на широкой грани большой трубы прямоугольного сечения, согласно чертежу, следует вырезать паз, в который впоследствии будет помещён конденсатор. Также, потребуется вырезать в уголках соответствующие выемки для будущего монтажа электродвигателя.

Шаг 16
Шаг 17
Шаг 18

3.2. Из имеющихся в наличии заготовок труб, уголков необходимо сварить раму, воспользовавшись сварочным аппаратом.

Шаг 19
Шаг 20

3.3. С помощью дрели нужно просверлить заданное количество отверстий под монтаж двигателя стиральной машины.

Шаг 21

4. Изготовление вспомогательного столика.

Шаг 22
Шаг 23
Шаг 24

4.1. На горизонтальной поверхности одной из металлических пластин требуется просверлить дрелью продольные пазы, которые будут служить направляющими для перемещения столика в определённое рабочее положение. Поверхность второй (верхней) пластины оставляется гладкой.

Шаг 25
Шаг 26

4.2. С помощью сварочного аппарата выполняется сварка элементов столика: 2-х металлических пластин, квадратной трубы.

Шаг 27
Шаг 28

5. За счёт болтового соединения, выполняется крепёж столика к раме.

Шаг 29
Шаг 30
Шаг 31

6. Используя щётку по металлу, закрепленную на “болгарке”, выполняется зачистка всех шероховатостей, неровностей полученной конструкции.

Шаг 32
Шаг 33

7. Все металлические части конструкции покрываются краской по металлу.

Шаг 34
Шаг 35

8. На нижнюю часть рамы крепятся резиновые амортизаторы при помощи саморезов.

Шаг 36
Шаг 37
Шаг 38

9. Выполняется сборка электрической схемы, на раме закрепляется выключатель.

Шаг 39
Шаг 40
Шаг 41

10. Из куска оцинкованной жести изготавливается и монтируется защитный фартук на двигатель.

Шаг 42
Шаг 43
Шаг 44
Шаг 45
Шаг 46
Шаг 47
Шаг 48

11. Выполняется полная сборка конструкции точила, с подключением всех электрических элементов. Собранный наждак готов к работе.

Шаг 49
Шаг 50
Шаг 51
Наждак своими руками
Точило своими руками
Получившийся самодельный наждак
Наждачный станок своими руками
Наждак из стиральной машины
Получившийся наждак

Процесс самостоятельного изготовления точильного станка гарантированно окажется несложным даже для человека, имеющего небольшие навыки работы с металлом и обладающего элементарными познаниями в электрике. Такой наждак станет хорошим вспомогательным оборудованием для каждого хозяйственного человека, предпочитающего решать бытовые проблемы своими силами.

Видео изготовления наждака своими руками

[youtube]https://youtu.be/ZRdhuAIpTHU[/youtube]

[youtube]https://youtu.be/_YvaKsciLQI[/youtube]

[youtube]https://youtu.be/tgBLKfgE36M[/youtube]

[youtube]https://youtu.be/yr0BRD6SvYo[/youtube]

[youtube]https://youtu.be/nttoQvo-T6E[/youtube]

[youtube]https://youtu.be/SlYRm5R1pEo[/youtube]
