Как сделать пескоструй своими руками

Даже не обладая особыми техническими умениями и профессиональным инструментом, изготовить пескоструй вполне можно собственными силами. Главное, четко следовать нашим инструкциям.

Пескоструй своими руками

На нашем сайте вы можете найти множество полезных видео и поэтапных инструкций. И в том числе о том, как сделать пескоструй своими руками.

Чертежи самодельного пескоструя из газового баллона

Чертеж 1
Чертеж 2
Чертеж 3
Чертеж 4

Необходимые инструменты и материалы

Необходимые материалы

Для создания пескоструя вам потребуются следующие инструменты и комплектующие:

  • Гаечный ключ;
  • Два усиленных тройника;
  • Три крана, один из которых «мама-мама». Каждый кран на ½ дюйма;
  • Четыре хомута (размер 15/25);
  • Прокладка под крышку аппарата;
  • Четыре штуцера на 20 с наружной резьбой ½ дюйма для соединения элементов системы со шлангами;
  • Один штуцер на 12 мм с наружной резьбой ½ дюйма;
  • Короткая резьба, футорка ¾ дюйма на ½ дюйма;
  • ФУМ лента, с помощью которой вы будете герметизировать соединения элементов системы;
  • Газовый шланг подачи сжатого воздуха, диаметром 10 мм минимум;
  • Армированный шланг, диаметром 14 мм минимум;
  • Сопло (можете выполнить из свечи зажигания) и грань на 22 мм;
  • ПВХ шланг на 12 мм (понадобится совсем небольшой кусочек);
  • Рукав 18-ВГ-1,0. Диаметр 18 мм;
  • Муфта 32 мм и соответствующая ее размерам пробка с резьбой.
Газовый баллон

Основной элемент, который позволит вам собрать пескоструй своими руками – пустой газовый баллон.

Важно! Не забывайте о мерах безопасности. Старые газовые баллоны всегда имеют внутри остатки газа. Разбирать емкость необходимо, соблюдая строгие правила.

Процесс изготовления пескоструя

Сваренный газовый баллон

Сварите баллон под будущий самодельный пескоструй. Лучше всего, использовать емкость, в которой прежде содержался фреон. Срежьте при помощи ножовки по металлу верхнюю латунную часть такого баллона, предварительно выкачав остатки газа. После этого:

Верхняя часть баллона

1. Подготовьте горловину баллона. Возьмите футорку, намотайте на нее фум ленту и вкрутите в горлышко баллончика. Соедините футорку и кран «мама-мама», получив отверстие под вентиль. Выполните три устойчивые ножки из металлических труб. Не забывайте, что «бывшее» горлышко станет впоследствии дном.

Вкрутите кран «папа-мама» с усиленным тройником. Надёжно затяните гаечным ключом все соединения. Возьмите шланг и соедините его с тройником.

Нижняя часть баллона

2. На дне баллона выполните отверстие и вварите в него 32 муфту – у вас образуется засыпная горловина. К боковой части емкости приварите штуцер. Внимательно следите за тем, чтобы каждый сварной шов был максимально герметичным. Соедините кран «папа-мама» и штуцер, герметизируйте соединение. Закрепите шланг.

Соединяем все элементы для создания самодельного пескоструя

Очистите от ржавчины и окрасьте баллон с соединениями.

Вкручиваем кран
Вкручиваем еще один кран

3. Пескоструйный аппарат должен обладать мобильностью. Поэтому к раме компрессора и нижней части баллона для абразива приварите колесики. Для того, чтобы пескоструйная обработка была эффективнее, в емкость для абразива вы можете установить специальный вибратор, снижающий опасность попадания внутри комочков материала.

Подсоединяем шланг
Подсоединяем еще один шланг
Подсоединяем шланг к первому крану

4. Изготовление пистолета. Возьмите шланг. Если вы будете использовать «обычный» шланг, а не шланг высокого давления, проденьте на него кусок металлической трубы для защиты резины от значительных нагрузок. В противном случае, при эксплуатации аппарата, шланг может раздуть.

Возьмите сопло, которое мы выполнили из свечи зажигания. Отрежьте от ПВХ шланга на 12 мм небольшой кусок. Наденьте на свечу, и вставьте в грань на 22 мм. Соедините резьбовую грань с краном. Пистолет для пескоструйного аппарата готов.

Прикручиваем пробку к засыпной горловине

5. Сварите пробку для засыпной горловины. Наденьте на нее прокладку.

Важно! Старые газовые баллоны отлично справляются даже со значительными механическими нагрузками. Если компрессор не оснащен ресивером, то изготовить его вы также можете из баллона.
Самодельный пескоструйный аппарат готов

Соедините все элементы и пескоструй из газового баллона готов к использованию. Если у вас возникли вопросы по изготовлению аппарата, вам следует посмотреть фото процесса. А также чертежи и схемы работы оборудования.

Перед началом работ

Прежде, чем начать изготовление пескоструя, подумайте о своих целях. Аппараты, выполненные своими руками, будут существенно уступать серийным моделям оборудования. Однако даже с их помощью обработка может осуществляться быстро и качественно. Иными словами, если вы хотите проводить обработку в интенсивном режиме, откажитесь от экономии на серийной технике. Если же вы будете выполнять работу время от времени, наш самодельный пескоструй придется как раз кстати.

Пескоструй из газового баллона своими руками

Для герметизации соединений используйте фум ленту – качественный уплотнительный фторопластовыйматериал, который отличается бензо- и маслостойкостью, не боится процессов коррозии.

Один из наиболее важных элементов системы пескоструйного аппарата – сопло. Мы рекомендуем вам приобрести его (выбирайте элемент из вольфрамового материала). Если вы будете изготавливать его самостоятельно, то длина и диаметр металлического стержня должны составлять 3 см и 1 см соответственно.

О чем нельзя забывать

[youtube]https://youtu.be/iZsV1dJozfM[/youtube]

Важно! Самодельный пескоструй при неправильном расчёте или наличии дефектов в конструкции, использовать травмоопасно. Разрыв емкости с абразивным материалом или разрыв клапана могут привести к жертвам. При работе с аппаратом всегда закрывайте открытые участки тела плотной одеждой. На ваших руках также должны быть толстые резиновые перчатки.

Не работайте без шлема с циркуляцией воздуха или же маски и респиратора. В противном случае пыль и другие загрязнения будут попадать в дыхательные пути.

Следите за тем, чтобы клапан для дозировки песка всегда был открытым.

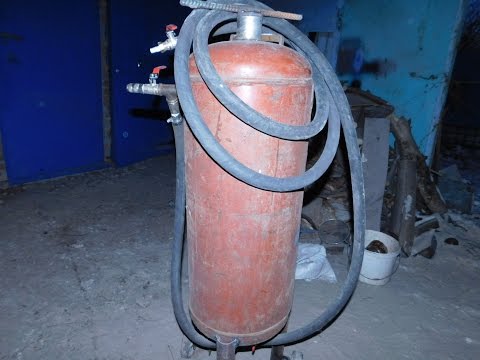

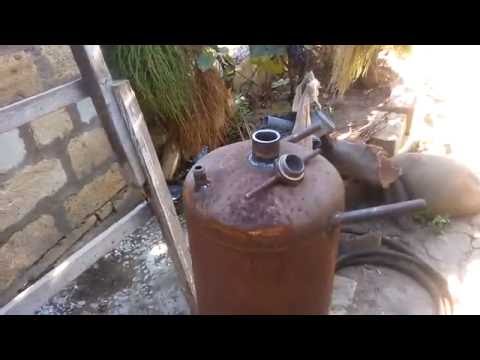

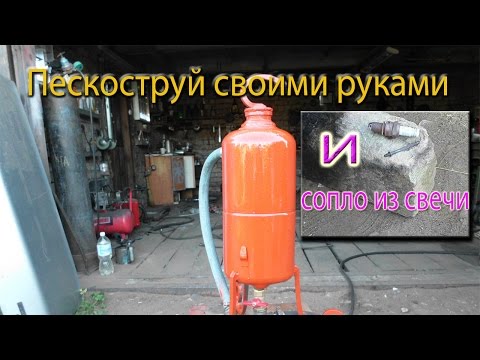

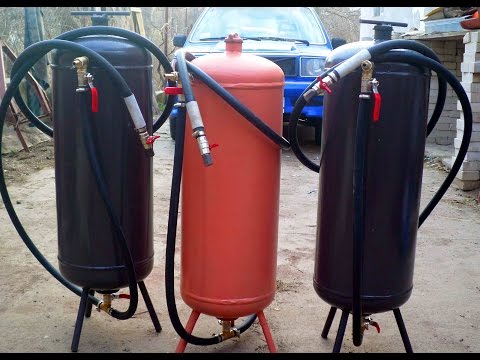

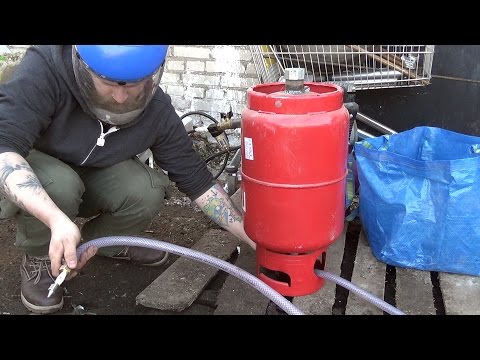

Видео изготовления пескоструя своими руками

[youtube]https://youtu.be/4lLrHg2pka4[/youtube]

[youtube]https://youtu.be/xMmnDZ2kKyY[/youtube]

[youtube]https://youtu.be/-lKhpmIw4F0[/youtube]

[youtube]https://youtu.be/iFQP0F2Lkaw[/youtube]

[youtube]https://youtu.be/9ijDoUTcbf8[/youtube]
