Иногда случается так, что необходимо установить электрический счетчик в квартире, а вызвать профессионального электрика нет возможности. При соблюдении правил техники безопасности, подключение электросчетчика можно выполнить самостоятельно.

Содержание

  1. Схема подключения электросчетчика
  2. Видео подключения электросчетчика своими руками

С подробной информацией, описанной в нашей статье, можно ознакомиться ниже в видео подключения электросчетчика, а ниже - разберем этот процесс подробнее.

Для выполнения работ необходимо подготовить инструменты – отвертки и индикатор, и оборудование – электросчетчик и автоматические выключатели.

При покупке счетчика нужно обратить на технические характеристики устройства. Обычно они указываются на тыльной стороне. Максимальная мощность тока не должна превышать параметров, которые указываются в виде символов (например, 5-15 А или 10-40 А). По утвержденным нормам, на квартиру выделяется до 16-25 Ампер, а с оборудованной электроплитой – 40 – 63 Ампер. Напряжение в сети может быть – трехфазное (380 Вольт) или однофазное (220 Вольт).

Понятно, что подключение электросчетчика в квартире производится для учета потребляемой электроэнергии. Устройства можно разделить на механические и электронные, одно- и трехфазные. Их подключают по прямой схеме, которая проще и распространенна в применении. Эта схема подключения не требует установки и использования дополнительных трансформаторов тока.

Схема подключения электросчетчика

Несмотря на то, что счетчики выпускают разные заводы-изготовители, на всех агрегатах одинаковое расположение клемм, к которым подводятся провода. Для удобства, изображение схемы подключения электросчетчика указывают на обратной стороне крышки размещения клемм.

Какие правила подключения электросчетчика существуют? Все современные устройства и модульные агрегаты устанавливаются в защитные боксы из негорючей пластмассы. Они могут быть наружными или встроенными. Для начала, необходимо вмонтировать бокс в стену, так как в него будет устанавливаться электросчетчик.

Во-первых, на рейке в защитной коробке поочередно устанавливаем:

  1. автоматический выключатель, который выполняет функцию вводного рубильника и ограждает все элементы проводки от короткого замыкания,
  2. посередине - размещаем электросчетчик,
  3. второй автомат для вывода проводов.

Во-вторых, на электросчетчике откручиваем пломбировочный винт, который находится в нижней части по центру крышки, и снимаем ее.

Под защитной крышкой расположены контакты на винтовых зажимах. Они способствуют хорошему взаимодействию провода с клеммой.

Винтовые прижимы располагаются следующим образом:

  1. нижний ряд (4 винта): подключение питающей фазы, подключение отходящей фазы, для питающего нулевого провода, отходящего нулевого кабеля,
  2. верхний ряд зажимов предназначен для закрепления клемм, питающих проводов, выходящих на точки в квартире (выключатели света или розетки).

В-третьих, перед подключением однофазного и трехфазного электросчетчика нужно убедиться, что электрическое напряжение, поступающее в квартиру, отсутствует.

  • К автоматическому выключателю подводим питающие провода (нулевой - справа и фазой – слева). Снимаем и зачищаем изоляцию, и подключаем к автомату через верхние контакты.
  • Для проводки с автоматического выключателя на счетчик используют провода определенного сечения. Расчет сечения производят с учетом суммарной мощности всего электрооборудования в квартире. Используют жесткий или мягкий кабель.
  • С питающего автомата фазный провод подключаем на нижний левый винт счетчика. Для этого, вставляем клемму в контакт и закручиваем зажим.
  • Далее подключаем нулевой провод от автоматического выключателя до третьего контакта счетчика.
  • Отходящие от агрегата кабели подключаем следующим образом: от второго нижнего винта счетчика – к отходящему автомату; от четвертого зажима – к отходящему однополюсному выключателю.
  • Проверяем все винты и контакты. Надеваем защитную крышку на электросчетчик и закручиваем винт для пломбы.

После подключения электросчетчика своими руками, необходимо вызвать работников для проверки и опломбирования устройства.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Видео подключения электросчетчика своими руками

Видео подключения однофазного электросчетчика:

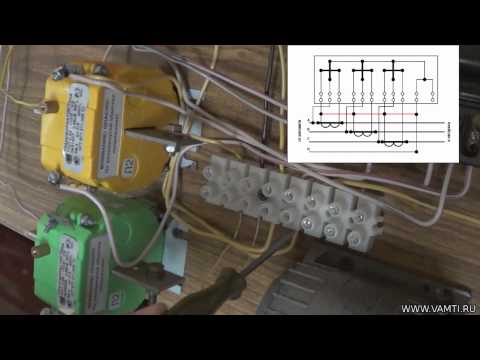

Видео подключения трехфазного электросчетчика:
