Столбчатый фундамент своими руками

Строительство дома

Начнём с того, что можно сделать столбчатый фундамент для каркасного дома своими руками, но нежелательно для кирпичного или бетонного. Он не рассчитан на такие нагрузки, но его зачастую путают со свайным. Архитектурные конструкции, основой для которых могут послужить столбики, в основном деревянные дома, бани или какие-либо хозпостройки, то есть это преимущественно лёгкие сооружения. Но ниже мы разберёмся в нюансах столбчатого и столбчато-ленточного фундамента, и вы поймёте, в чём заключаются их отличия.

Столбчатый фундамент своими руками
Столбчатый фундамент с установленным верхним ростверком для брусового строения
Столбчатый фундамент своими руками
Свайно-винтовой фундамент с металлическим ростверком

Виды фундаментов

Все фундаменты для жилых и хозяйственных архитектурных сооружений состоит их четырёх основных видов, хотя существуют и подвиды, но в целом это:

  1. Столбчатые.
  2. Свайные.
  3. Плитные.
  4. Ленточные.

Что такое столбчатый фундамент

Столбчатый фундамент своими руками
Основание с верхним ростверком

Столбчатые фундаменты представляют собой кладку из кирпича или блоков, но зачастую такой столбик выливают из железобетона – решение за строителями. Они могут ставиться на подушку в виде бетонного башмака, либо просто на песочно-щебневую подсыпку. Кроме того, такое основание может делаться с ростверком (нижним или верхним), либо без него.

По глубине их можно разделить на:

  1. заглубленные;
  2. малозаглубленные;
  3. не заглубленные вообще.

Самым надёжным считается заглубленный столбчатый фундамент с ростверком или лентой, так как его подошва находится на 40-50 см ниже точки промерзания. Малозаглубленные основания исключительно для лёгких архитектурных сооружений и они опускаются всего на 40-60 см. Те, которые не заглублены вообще, подходят разве что для беседки или хозпостройки для хранения садового инвентаря. Шаг между опорами в любом случае не должен превышать 2-3 м.

[alert]Внимание! Данную конструкцию не рекомендуется использовать на пучинистых грунтах, так как их пучит при морозах, а при оттепели они теряют объём. В результате таких сдвигов фундамент может просесть или закрутиться. Хотя заглубленный вариант составляет исключение.[/alert]

Сечение

Столбчатый фундамент своими руками
Сечение опоры

Размер поперечного сечения столба в основном зависит от материала и, конечно же, массы вышестоящей постройки. Чаще всего их делают прямоугольной формы, а иногда в виде цилиндра, но такой вариант больше относится к набивным сваям. Если вы решили сделать столбчатый фундамент из пластиковых труб своими руками, то вам придётся набить их бетоном и вставить туда арматуру.

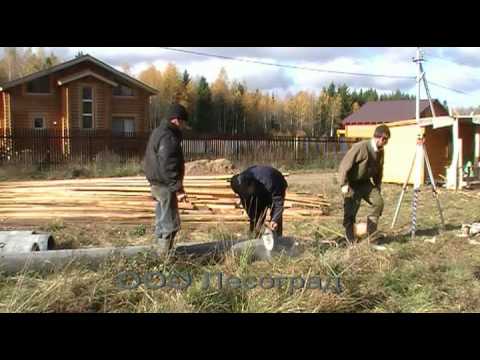

Если вы всё-таки решили использовать трубы, то лучше всего, конечно, будет металл или хотя бы хризотилцемент (асбест), но пластик дешевле. При покупке канализационных труб можно не придираться к их качеству – трещины на них не имеют значения. Некоторые идут ещё более простым путём, скручивая трубы из рубероида. Диаметр трубы 20-25 см (обычный), но может быть и больше.

[info]Рекомендация. После полного застывания бетона (28 суток) желательно сделать распалубку. Если убрать их раньше, опоры могут потрескаться.[/info]

Когда вы будете устанавливать армапояс, то обратите внимание на то, чтобы металлические прутья отстояли от стен, как минимум, на 1,5-2 см – так вы защитите металл от коррозии. В противном случае влага, попадая сквозь стены, внутрь начнёт разрушать и саму сталь, и сам бетон. Исключением может являться только наличие ростверка, для которого понадобится выступающие на 25-35 см прутья для связывания  с горизонтальным армапоясом.

Квадратные опоры обычно заливают в щитовую опалубку, где стены скрепляются  хомутами, саморезами и тому подобными фиксаторами. Для того чтобы колонна получилась ровной и бетон не приставал к дереву, стены закрывают рубероидом или плотным полиэтиленом. Поперечное сечение остаётся тем же – 25-30 см, но не по диагонали, а в поперечнике. Требования к армированию не изменяются – металлические прутья должны быть связаны в каркасную конструкцию и полностью утоплены в бетон. Распалубку делают через 28 суток.

Марку бетона лучше готовить М250 или М300, где соотношение цемент/песок/щебень 1/2,1/3,9 и 1/1,9/3,7 соответственно.

Как правильно производится армирование

Столбчатый фундамент своими руками
Все узлы должны быть армированы для прочности

Железобетон сам по себе очень прочный материал, но его нужно таковым сделать, то есть, правильно произвести армирование. Но существует ряд ситуациий, когда технология позволяет обойтись и без этого. Например, это может быть заливка бетона в металлические трубы – их так и оставляют в земле, хотя это уже больше похоже на набивные сваи, набитые бетоном.

Столбчатый фундамент своими руками
На фото показано, как выглядит каркас для опоры и башмака

Армирование по вертикали делают стальными прутьями класса AIII – это знакомая всем рифлёная арматура, но её сечение должно быть не менее 12-16 мм. Перемычки можно делать даже из катанки, во всяком случае, использовать гладкие прутья, сечение которых будет уже только 6-8 мм. Для трубчатых опалубок используют по три продольные арматуры, а для квадратных – по четыре. Перемычки в обоих случаях вяжут на расстоянии от 20 до 40 см.

[alert]Внимание! Для сборки армирующего каркаса ни в коем случае не используйте газо- или электросварку! Сварочный шов нарушает молекулярную структуру стали и тем самым делает конструкцию менее прочной. Для этих целей существует вязальная проволока из мягкой стали! На видео ролике внизу хорошо видно, как это делается.[/alert]

[youtube]https://www.youtube.com/watch?v=MdO2_qKfHjA[/youtube]

Видео: Сборка каркаса

Рытьё траншей и котлованов

Столбчатый фундамент своими руками
Копать можно не только землеройной техникой, но и обычной штыковой лопатой

Очень часто в домашних условиях процесс копки происходит вручную, обычной штыковой и подборочной лопатой, что достаточно сложно в физическом отношении. Для таких вещей гораздо удобнее использовать бензоруб или бур ТИСЭ, у которого внизу есть расширитель. Такой полумеханизированный вариант серьёзно облегчает жизнь, так как ним сразу можно сделать подкоп для опорного башмака. А вот для малозаглубленного фундамента хорошим подспорьем будет даже обычный садовый бур, главное подобрать нужный диаметр.

При работе со съёмной опалубкой правильно будет делать яму несколько больше, чтобы оставить простор для демонтажа. Пространство между стенками ямы и самим столбом после разборки засыпают песком и заливают водой, чтобы не трамбовать – мокрый песок очень легко и быстро садится, образуя плотную массу. Так устанавливают большие набивные и буронабивные сваи для многоэтажных архитектурных сооружений.

Как залить башмак

Столбчатый фундамент своими руками
Опорный башмак необходим, если строение тяжёлое

Если опорный столб будет иметь бетонную подушку, то, скорее всего он не просядет, но это действует только на непучинистых (малоподвижных грунтах). Об этом я уже упоминал в начале статьи – пучинистые грунты нуждаются в заглубленных фундаментах. Но, как бы там ни было, если подушку устанавливают, она должна быть по сечению в два раза больше  поперечного сечения колонны. По высоте башмак должен составлять 1/3 от высоты столба.

Чтобы произвести монтаж башмака, в котловане или траншее собирается армирующий скелет всей колонны, но на низ обязательно сыплют подушку из песка щебня или гранитного отсева. Затем собирают опалубку для башмака и заливают её бетоном – через 5-7 суток по ней уже можно будет ходить. Именно через это время можно устанавливать опалубку для самого столба и заливать её бетоном.

Как смонтировать ростверк на колоннах

Столбчатый фундамент своими руками
Принцип установки ростверка на колонны

Ростверком называется проходящий по периметру дома каркас, который равномерно распределяет давление на столбы. Он может быть как верхним, так и нижним. То есть, если такой каркас не касается поверхности грунта и держится исключительно на колоннах, то он считается верхним. В том случае, если колонны сделаны заподлицо с уровнем грунта или даже опущены ниже, то это уже получится нижний ростверк, но такой вариант целесообразен только на горизонтально ровных участках со стабильным грунтом.

Ростверк используется для более тяжёлых архитектурных сооружений – домов из пено- или газобетона, хотя возведение кирпичных несущих стен в таких случаях всё-таки нежелательно. Кроме того, опорные столбы в таких ситуациях следует делать большего сечения, не менее 350 мм, а шаг между ними можно сократить до полутора метров.

Столбчатый фундамент своими руками
Армирование бетонного ростверка

Ростверк может быть, как бетонным, так и металлическим и в первом случае обязательно нужно армирование. Армирующий пояс делают из металлических прутьев, при этом горизонтальные имеют сечение 12-16 мм, а вертикальные 6-8 мм. Шаг между вертикальными прутьями составляет от 300 до 500 мм. Ширина ростверка должна быть не менее толщины несущей стены для лёгких деревянных построек и в полтора раза шире для тяжёлых. Прежде чем установить опалубку, к прутьям, выходящим из бетона, прикручивают вязальной проволокой армапояс, который вяжут отдельно, на земле. Эту операцию совершают только после полного высыхания столбов (бетонной смеси), чтобы исключить растрескивание, что возможно, как минимум через три недели.

[info]Примечание. Не забывайте о том, что вся арматура должна быть утоплена в бетоне, чтобы предотвратить разрушение металла и монолита.[/info]

Для возведения деревянных домов не обязательно делать ростверк из железобетона – здесь можно использовать нижний венец из бруса. Хотя некоторые предпочитают заводской металлический профиль. Как правило, это двутавр, швеллер или прямоугольный полый профиль. Но следует отметить, что металл больше подходит для металлических свай (набивных или винтовых) и обходится несколько дороже железобетона.

Столбчато-ленточные фундаменты

Фундаменты, где одновременно используются и столбы и ленты, рассчитаны на тяжёлые постройки и иногда даже применяются на пучинистых грунтах. Но это при условии, что колонны заглублены ниже уровня промерзания на 40-50 см. Также такое основание можно применять и для деревянных (бревенчатых, брусовых и каркасных домов). По сути, это тот же фундамент с нижним ростверком, только более глубоким и более высоким (он также может служить в качестве цоколя).

Из чего состоит столбчато-ленточный фундамент

Столбчатый фундамент своими руками
Столбчато-ленточный фундамент

Чтобы разобраться, как сделать такую конструкцию, нужно понять, что туда входит, а это:

  • столбы с опорными башмаками;
  • монолитная или сборная лента;
  • армирующие каркасы для лент и столбов.

Положительные стороны

Столбчатый фундамент своими руками
Можно монтировать на ленту опалубку и заливать цоколь

Преимущества такого фундамента очевидны, ведь здесь появляется возможность заливки малозаглубленной ленты и возможность обустройства подпола, но это не всё:

  • значительно уменьшается возможность вибрационной нагрузки на стены;
  • создаётся дополнительная опора для всего архитектурного сооружения;
  • понижается трудоёмкость. Ленту помещают в неглубокую траншею, но после завершения работ всё это выглядит, как обычный ленточный фундамент.

Какие бывают столбы

Столбчатый фундамент своими руками
Виды опор

Существует, как минимум шесть видов столбов для фундамента и все они показаны на верхнем изображении. Но иногда по ошибке или по незнанию к ним относят набивные или буронабивные сваи. Да, это очень похожие опоры, но они отличаются по способу монтажа и по заглублению в грунте.

Наиболее часто используемые материалы

Столбчатый фундамент своими руками
Приготовление бетона в бетономешалке

Есть определённый ряд строительных материалов, которые чаще всего используют для ленточного фундамента, укреплённого столбами:

  • конечно же, это цемент, песок и щебень, их которых делают бетон;
  • для сборной ленты нужны блоки, а для монолитной тот же бетон;
  • металлический прут AIII (рифлёный) сечением 12-16 мм;
  • стальная проволока сечением 6-8 мм;
  • кирпич рядовой двойной или одинарный;
  • материалы для опалубки, которыми могут стать металлические, хризотилцементные или пластиковые трубы, рубероид, доски, влагостойкая фанера, ОСП 3-го или 4-го класса;
  • крепёжный материал: струбцины, скобы, хомуты, бруски, рейки, саморезы, гвозди.

Этапы сборки конструкции

Всю сборку можно разделить на несколько этапов, так что мы сейчас и рассмотрим их все пошагово.

Этап первый

Подготовка земельного участка к строительству

Любая работа начинается с подготовки и в данном случае, это очистка и разравнивания земельного участка. Прежде всего, вам придётся выкорчевать весь кустарник, фруктовые и дикие деревья, которые попадают в строительную зону, а это, как минимум на 5 м больше в каждую сторону от будущего архитектурного сооружения. Если там есть бугры и впадины, то грунт обязательно нужно распланировать. Все эти работы, конечно, можно выполнить вручную, но будет гораздо лучше, если вы привлечёте к этому землеройную технику.

Этап второй

Столбчатый фундамент своими руками
Разметка периметра

Вы наверняка представляете себе размеры вашего строящегося дома или даже вам уже составили проект на будущее архитектурное сооружение. Но недостаточно просто растянуть нитки по ширине траншеи – здесь нужно вычислить прямые углы, вне зависимости от того, каким будет периметр – квадратным  или прямоугольным. Кроме того, нитки не должны идти точно по краю траншеи, а отступать на 10-15 см в каждую сторону, чтобы не мешать копке. Кроме того, не забывайте о том, что по ширине траншея должна получиться на 7-10 см больше ленты.

Столбчатый фундамент своими руками
Вычисление прямого угла

Вычислить прямой угол на местности очень просто. Для этого в предполагаемом углу здания, отступив по диагонали на 40-50 см, вбиваем колышек. Привязываем к нему два шнура и разводим их по сторона. При этом один делаем 3 м длиной, а другой 4 м. Если развести эти концы так, чтобы между ними было ровно 5 м, то угол ABC будет иметь ровно 90⁰.

Ещё очень важно выяснить, на каком грунте будет проводиться застройка – пучинистом или непучинистом, а также глубину его промерзания. Это повлияет на то, насколько глубоко вам придётся зарывать столбы. На пучинистых грунтах придётся заглублять опоры на 40-50 см ниже точки промерзания. Конечно, эту проблемы можно решить путём отвода вод дренажной системой, либо уплотнением почвы, но как одно, так и другое обойдётся недёшево.

Этап третий

Столбчатый фундамент своими руками

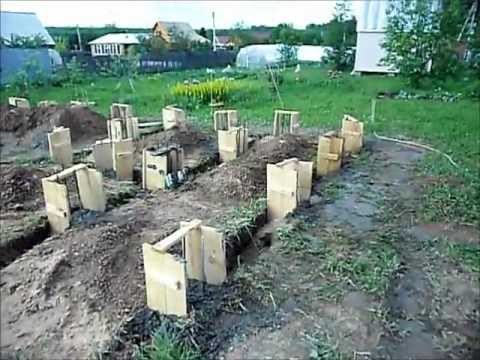

Траншея под столбчато-ленточный фундамент

Так как вам уже известна глубина промерзания и само состояние грунта, то, опираясь на такие познания, начинайте рыть траншею под ленту. Заглубленность ленты будет зависеть от массы будущего здания и от того, что бы вам хотелось устроить под домом. После копки приступайте к бурению скважин под столбы с бетонными пятками, только делайте это с учетом того, что сечение пятки будет в два раза больше самого столба. Вам, конечно, на этом этапе могут помешать стенки траншеи (зависит от того, какой бур вы используете), но это не проблема – траншею в этих местах можно попросту расширить.

Этап четвёртый

Столбчатый фундамент своими руками
Армакаркас для столба рассчитан на высокую ленту, которая одновременно будет цоколем

Теперь, пожалуй, самый сложный из всех этапов, так как придётся соединять вертикальные и горизонтальные плоскости. Вначале собираете каркасы для столбов и расставляете их по своим местам, не забывая при этом, что металлические прутья должны выступать на 25-35 см для связки с ленточным каркасом. После этого на башмаки делаете опалубки. Залив опалубки, выжидаете порядка семи суток и делаете опалубки для самих столбов, и приступаете к заливке.

Этап пятый

Столбчатый фундамент своими руками
Принцип армирования двух видов фундаментов

Примерно через три недели можно снимать опалубку со столбов и скручивать армапояс ленты с прутьями, которые выходят из опор. Для высокой или глубокой ленты каркас собирается по тому же принципу, что и для узкого ростверка, только горизонтальных направляющих здесь получается больше. Прутьев может быть и три, и четыре ряда с каждой стороны, хотя количество перемычек не меняется – их вяжут через каждые 20-40 см.

[info]Примечание. Если в качестве опалубки для столбов вы используете хризотилцементные или даже стальные трубы, то снимать их, конечно же, не станете. Поэтому через неделю после заливки башмака можно устанавливать армакаркас для ленты и укладывать бетон одновременно в две плоскости.[/info]

Этап шестой

Столбчатый фундамент своими руками

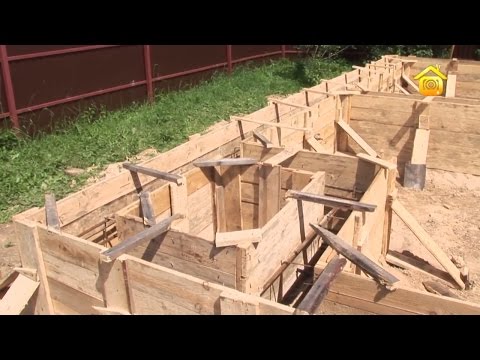

Опалубка для ленты

После увязывания вертикального и горизонтального армакаркаса можно приступать к установке ленточной опалубки. Но помните о том, что металлические прутья следует всегда утапливать в бетон, на 1,5-2 см, чтобы не началась коррозия. И если у стен опалубки вам всё видно, то снизу арматура может касаться земли, следовательно, она будет выступать из бетона, чтобы этому воспрепятствовать, положите на дно траншеи, где вы уже подсыпали песчаную подушку, камни, на которые армапояс сможет опереться.

Так как это не ростверк, то можно при выставлении опалубки не руководствоваться сечением столбов, а делать её шире, как это показано на верхней фотографии. Здесь самое главное, чтобы лента не получилась уже стены, а если стена будет тяжёлой (блочной или кирпичной), то даже шире, как минимум, на 1/2.

Этап седьмой

Столбчатый фундамент своими руками
Заливка ленты

Марку бетона лучше готовить М250 или М300, где соотношение цемент/песок/щебень 1/2,1/3,9 и 1/1,9/3,7 соответственно, хотя некоторые и утверждают, что достаточно М200. На таких вещах нельзя экономить – это не стяжка, которая потом перекроется плиткой. Бетон, конечно, лучше всего утрамбовывать в опалубке вибратором, но если такового не имеется, то с такими вещами превосходно справляются черенком лопаты.

[info]Совет. Если на улице стоит жаркая погода, то накройте заливку плотным полиэтиленом, который можете не снимать даже ночью, когда температура падает. При быстром испарении воды цикл схватывания и затвердевания раствора будет нарушен, и лента начнёт растрескиваться.[/info]

Через неделю или две (на ваше усмотрение) сделайте распалубку, но это отнюдь не означает, что можно приступать к возведению стен. Для дальнейшего строительства дайте бетону положенный срок для высыхания – 28 суток. Так вы сможете избежать проблем в будущем.

[youtube]https://www.youtube.com/watch?v=0LlD-9NXMl8[/youtube]

Видео: Обзор столбчато-ленточного фундамента

Заключение

Если вы прочли всю статью, посмотрели все фото и видео, то имели возможность основательно ознакомиться с тем, что собой представляет столбчатый фундамент. Сейчас при желании вы сможете сделать его своими руками, так как в этом вам поможет пошаговая инструкция, выложенная в материале.
