Алексей Шамборский, 15.01.2015

  • 19151
  • 0

ИК теплый пол относится к разновидности электрических полов, потому что питается от электроэнергии. Однако нагрев происходит от пленки, прогревающейся от медных проводников. Уложить инфракрасный теплый пол своими руками не представляет сложности и любой рукастый мужчина справится с этим за короткое время. Укладывать инфракрасный теплый пол можно и под ковролин, под линолеум и под плитку. Посмотреть все этапы монтажа инфракрасного теплого пола можно на фото.

Содержание

  1. Подготовительные работы
  2. Монтаж инфракрасного теплого пола своими руками
  3. Видео установки инфракрасного пленочного теплого пола

Подготовительные работы

Перед монтажом нужно определить площадь, на которой пленка будет размещаться. Укладывать инфракрасный пол под шкафы и диваны нецелесообразно. Поэтому предварительно нужно обозначить площадь, на которую его нужно будет раскладывать. В дальнейшем на пол можно будет поставить не тяжелую мебель - например, стол, стулья, кресло. Дело в том, что мощность пола напрямую зависит от площади, которую он занимает. При покупке материала консультант должен рассчитать необходимую мощность терморегулятора и пола в зависимости от площади помещения.

Монтаж инфракрасного теплого пола своими руками

Перед укладкой обязательно нужно подготовить поверхность. Поверхность очищается, вымывается и проверяется на горизонталь. Если перепад уровня достигает 5 мм лучше предварительно выровнять основание. Затем подготавливается место для монтажа терморегулятора. Для этого готовится штроба до места его установки и высверливается отверстие в стене для его размещения. От ближайшей розетки проводится скрытая проводка к месту его размещения.

Для того, чтобы тепло не уходило вниз в перекрытие нужно уложить теплоизоляцию. Толщина слоя должна быть примерно 3-5 мм. Если пол укладывается на первом этаже частного дома можно дополнительно под теплоизоляцией проложить слой гидроизоляции.

Если ИК теплый пол укладывается под линолеум в качестве теплоизолятора можно взять пенотерм или изолон, если под плитку - идеально подойдет техническая пробка. Теплоизоляционные материалы скрепляются между собой специальным скотчем.

В дальнейшем в них прорезаются пути для укладки проводов и отверстия для креплений. Дальше производится непосредственная установка инфракрасного теплого пола.

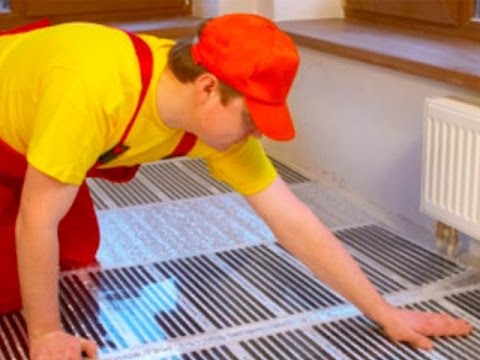

Пленка расстилается медными нагревателями вниз, на расстоянии 10 - 20 см от стен и метра от источников тепла, например, батарей. Разрезается пленка по светлым местам, между темными участками, кладется встык без нахлеста и скрепляется между собой также скотчем.

Крайние полосы также крепятся скотчем к теплоизоляционным матам. Уложить инфракрасный пленочный теплый пол своими руками можно даже одному человеку.

В местах разреза меди открытые участки обязательно нужно заизолировать. Легче это сделать битумной пленочной изоляцией. Для этого отрезаются лоскуты размера чуть большего, чем необходимо и открытые участки обклеиваются с 2 сторон.

Затем обклеенные участки нужно вдавить в теплоизоляцию и сверху проклеить скотчем. Такая изоляция будет эффективна даже в случае протечек. На поверхности должны остаться только участки, к которым будут монтироваться провода.

К оставшимся участкам меди присоединяются зажимы.

При установке зажима нельзя повреждать пленку, иначе пол в скором времени выйдет из строя.

Зажим всовывается под пленку на меди и зажимается плоскогубцами.

Провода присоединяются параллельно.

Это обеспечивает качественную работу системы при выходе одного участка из строя.

Зачищенный кончик провода всовывается в отверстие зажима, зажимается плоскогубцами.

Стык также изолируется битумной изоляцией и фиксируется скотчем. Более подробно, как правильно сделать инфракрасный теплый пол, смотрите на видео.

Через канавки в теплоизоляции провода должны уходить к стене к плинтусам и оттуда к терморегулятору.

Все провода должны также проклеиваться скотчем. Датчик терморегулятора устанавливается в центре 2-ой секции. Под него также вырезается углубление в основание, а под провод ведущий к нему - канавка.

Терморегулятор подключается традиционно. В контакты с одной стороны монтируются провода датчика, с противоположной стороны - провода теплого пола, а в центральные - электропитания.

Сверху укладывается финишное покрытие. Монтаж инфракрасного теплого пола закончен.

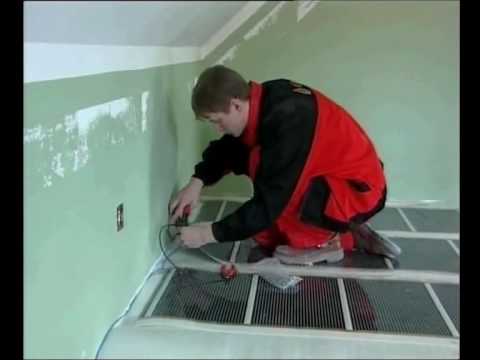

Видео установки инфракрасного пленочного теплого пола
