Как сделать фрезерный станок по дереву для домашней мастерской

Дерево считается самым практичным материалом для создания различных предметов, строений и инструментов. Это могут быть детские игрушки, мебель, жилые постройки, бытовые предметы и агрегаты. Древесина — это натуральный и экологически чистый материал, по этой причине именно ему многие мастера отдают предпочтение при изготовлении самодельных конструкций. Не только любители, но и профессионалы мечтают иметь фрезерный станок по дереву, сделанный своими руками для своей домашней мастерской.

Стационарный фрезерный станок
Стационарный фрезерный станок

Обустройство домашней мастерской

В личной мастерской для обработки изделий из древесины могут найти применение различные станки и сооружения, присутствуют как универсальные приборы, так и установки узкой специализации. Работа с древесиной в домашних условиях имеет свои особенности и сильно отличается от функционирования деревоперерабатывающего завода.

Обустройство мастерской
Обустройство мастерской для работы по дереву

Какие приборы можно встретить в домашнем цеху:

  • Шлифовальная установка. Такие машины нужны для обработки шероховатых поверхностей и разглаживания неровностей.Шлифовальный
  • Станок для распиливания. При помощи данного оборудования можно выполнять распиливание деревянных деталей по идеально прямой линии. Режущий элемент при этом может быть дисковым, штрипсовым или иметь гибкую пилу.Распиловочный
  • Рейсмусовый станок. Имеет свойство сглаживать поверхность, а также функцию калибровки деталей до одинаковых размеров.Рейсмусовый
  • Циркулярная установка. На таком станке можно выполнять работы по распиливанию листов фанеры, поперечному или продольному роспуску материала, а также изготовлению брусков. Ручной станок может быть настольным, стационарным или иметь в комплекте подставку.Циркулярный
  • Фуговальная машина. Применяется к заготовкам, с ее помощью производится первичная обработка деталей.Фуговальный
  • Копировальная машина. Способна создавать копии по образцу и шаблону, идет чаще всего в комбинации с фрезерным или токарным оборудованием.Копировальный
  • Ленточный станок. Используется для резки деревянных элементов с целью придания им нестандартной формы.Ленточный
  • Строгальная машина. С ее помощью поверхность становится максимально гладкой, без выступов и заусенцев, а сами детали приобретают необходимую форму.Строгальный
  • Комбинированная установка. Такой станок способен выполнять несколько функций, которые включают в себя возможность фрезерования, строгания, распиливания и рейсмусования.Комбинированный
  • Фрезерное оборудование. Позволяет выполнять чистовую, черновую и получистовую обработку деревянных деталей.Самодельный фрез

Хорошее оснащение домашнего цеха позволяет выполнять работы по дереву любой сложности. Самодельное оборудование ничем не уступает заводскому, если при изготовлении были использованы чертежи с точными размерами и соблюдена правильная технология работы, как показано на видео.

Особенности фрезерного оборудования

Фрезерование является обработкой древесины за счет вращения резцов специального прибора, при которой отделяется часть стружки. Обрабатываемая плоскость может быть как профильной, так и полностью гладкой. Фрезерный станок по дереву, изготовленный своими руками, имеют следующую комплектацию элементов:

  1. Станина. Опорная конструкция для столешницы и приводящего механизма.
  2. Столешница. Ее площадь должна быть достаточной для крепления всех фиксирующих элементов.
  3. Пылесос, чтобы убирать стружку.
  4. Шпиндель.
  5. Параллельная установка для упора.
  6. Салазка.Строение фрезера

Стандартный фрезер имеет циллиндрическую форму и является металлическим режущим инструментом, весь корпус снабжен режущими кромками. Перед изготовлением обычного стационарного станка в домашних условиях следует знать, какие он должен иметь составные части устройства:

  • Привод. Приводящим механизмом является двигатель с мощностью до 2 кВТ. При выборе устройства количество оборотов также играет важную роль. Для того, чтобы срез получился равномерным и чистым, показатель должен быть максимальным.
  • Лифт регулировки. Состоит из составляющих элементов: основной корпус, полозья скольжения, каретка, фиксирующий винт и ось с резьбой.
  • Опора. Опорной конструкцией является столешница, изготовление которой следует производить по чертежам.Станина, консоль, салазки

Виды станков:

  • Ручные фрезерные установки. Удобный станок для применения в домашних условиях, его также можно взять с собой. Способен обрабатывать небольшие партии материала, полезен на выездах.Ручной фрезер
  • Фрезерное оборудование с ЧПУ. Станок с числовым программным управлением позволяет создавать небольшие украшения, штампы, гравировку или воспроизводить мелкие элементы. Данное оборудование управляется специальной программой и операционной системой.Станок с ЧПУ
  • Бытовые настольные станки. Отличаются компактностью и удобством в работе, предназначены специально для мини-мастерских в домашних условиях. Неотъемлемой частью является небольшая столешница, на станке можно обрабатывать небольшие детали или сувениры. Как сделать в своей мастерской фрезерный станок по дереву своими руками, показано на видео ниже.Бытовой настольный
  • Вертикальные фрезерные станки. Эти стационарные конструкции применяются в основном для обработки мелких кромок и растачивания отверстий. Подходят не только для использования в домашней мастерской, но и для профессиональных работ.вертикальный станок
  • Копировальные фрезерные установки. Способны помочь в создании точных копий изделий из древесины по различным шаблонам и чертежам. Копиры могут быть как стационарными, так и ручными.Копировальный фрез
Все фрезеры обладают важными техническими характеристиками, влияющими на назначение и характер использования станка: скорость вращения, мощность двигателя или приводящего механизма, площадь рабочей поверхности, наличие отсоса для пыли, габариты всей конструкции и ее вес.
Вариант фрезерного станка по дереву

Самодельный станок с ЧПУ

Чтобы собрать фрезерный станок с числовым программным управлением, потребуется нарисовать подробный чертеж с размерами и приобрести все необходимые инструменты.

Фрезерный станок с ЧПУ собран
Фрезерный станок с ЧПУ собран и готов к работе. Ниже несколько иллюстраций из инструкции по сборке оборудования
Выкройка деталей
Выкройка деталей
Начало сборки фрезера
Начало сборки фрезера
Промежуточный этап
Промежуточный этап сборки
Заключительный этап сборки
Заключительный этап сборки

Приступим:

  • Нам не потребуется готовый набор, чтобы смастерить фрезерную установку с ЧПУ, поэтому стоит обратить внимание на подробную схему станка.Схема фрезера
  • Основой будет служить станок со сверлом, головка которой будет заменена на фрезерную. Нам также понадобятся детали старого принтера, а именно каретки. Они будут обеспечивать перемещение механизма в разных плоскостях. Электрический мотор будет использован в качестве шагового двигателя достаточной мощности.

    Облегченный вариант фрезерного станка с ЧПУ для работы с мягкими материалами
    Облегченный вариант фрезерного станка с ЧПУ для работы с мягкими материалами
  • Механизм будущего фрезера следует создавать строго по чертежам.
    Схема станка 1
    Схема станка 1
    Схема станка 2
    Схема станка 2

    Схема станка 3
    Схема станка 3
  • Для изготовления несущей конструкции фиксируем балку с сечением прямоугольной формы к направляющим. Детали соединяем с помощью болтов.

    Узел скрепления деталей рамы станка посредством болтового соединения
    Узел скрепления деталей рамы станка посредством болтового соединения
  • Приваривать детали друг к другу не стоит так как в следствие вибрационных нагрузок сварные соединения со временем деформируются и меняют общую геометрию конструкции. Сборка фрезерного станка с ЧПУ по дереву, сделанного своими руками по чертежам с размерами, показана на видео в конце.

    Установка вертикальных стоек
    Установка вертикальных стоек
  • Чтобы организовать вертикальное перемещение инструмента по оси, нам понадобится алюминиевая плита. Размеры должны совпадать с размерами фрезерного аппарата.

    Узел верхней каретки на поперечных направляющих
    Узел верхней каретки на поперечных направляющих
  • Сборку составляющих элементов начинаем с установки двух шаговых электрических двигателей для трансмиссии, монтируем их за осью на основной корпус станка. Каждый из двигателей будет обеспечивать перемещение головки в определенном направлении: по вертикали и по горизонтали.Сборка фрезера
  • Нам нужны три шаговых двигателя с пятью проводками, которые можно позаимствовать от старого матричного принтера. Они способны обеспечить перемещение механизма в трех разных плоскостях. Чтобы сконструировать привод, используем заранее подобранные по чертежам с размерами шпильки и гайки. Вал закрепляется на двигателе при помощи резиновой обмотки от электрического кабеля питания. Нейлоновая втулка с винтом будет служить также для фиксации, при изготовлении используем дрель с напильником.

    Шаговый двигатель с контроллером
    Шаговый двигатель с контроллером
  • Приступаем к электрическому оснащению станка. Начинкой будет служить грамотно написанное программное обеспечение с драйверами. Подключение к агрегату производиться через шаговые двигатели через порт LPT. Схемы подключения изображены на рисунках.Схема подключения ЧПУ
  • После подключения всех девайсов системы числового программного управления загружаем ПО и драйвера, запускаем станок в пробном режиме и следим за его работой. Если будут замечены какие-либо погрешности или недостатки, их следует сразу устранять. Изготовление фрезерного станка с ЧПУ показано в тематическом обучающем видео с пошаговыми инструкциями и разъяснениями в принципах работы оборудования.
Простой ЧПУ станок для начинающих

Станок из дрели

Технология сборки станка из дрели для домашней мастерской считается самой простой и понятной. Однако следует помнить о том, что патрон дрели имеет скорость вращения до 3000 оборотов в минуту, что немного ограничивает использование фрезерного аппарата.

Схема простейшей вертикальной стойки для дрели
Схема простейшей вертикальной стойки для дрели

Чтобы изготовить оборудование в домашних условиях, нам понадобится:

  1. Несколько плит ДСП или фанера достаточной толщины.
  2. Кольцевое скрепление-фиксатор (хомут), чтобы прикрепить дрель к основанию.
  3. Набор саморезов и винтов.
  4. Сверло перьевого типа с диаметром 40 мм.
  5. Набор гаечных ключей
  6. Торцевые головки.
  7. Метчики и плашки.
  8. Отвертка.

    Обрезки реек, куски фанеры, металлические уголки
    Обрезки реек, куски фанеры, металлические уголки можно использовать для изготовления простой фрезерной стойки

Алгоритм сборки комплектующих:

  • Из плит ДСП конструируем горизонтальную основу станка и вертикальную плоскость для монтажа дрели.
  • На горизонтальной поверхности проделываем отверстие 40 мм диаметром для фиксации сверла.
  • Электрическую дрель монтируем на вертикальную плоскость при помощи скрепления-фиксатора кольцевой формы.
  • Для устойчивости инструмента монтируем небольшой деревянный брусок, который будет служить упором в верхней части.

    Стойка с регулировкой высоты
    Стойка с регулировкой высоты
  • Приступаем к созданию мини-лифта для электродрели. Резьбовая шпилькаНаправляющими будут две штанги из металла, каретку для закрепления инструмента делаем из кусков фанеры или ДСП. Движение по вертикали будет обеспечивать ось и закрепленная гайка.Принцип работы лифтаРабота фреза
  • Принцип работы ручного самодельного станка и технология его изготовления представлены в видео мастер-классе с пошаговыми инструкциями.
Самодельный фрезерный станок, (Стационарный дрель)

Когда речь заходит об обустройстве собственной мастерской, хочется сделать все на высшем уровне. Смастерить станки в домашних условиях не сложно, главное заранее составить чертежи с размерами и подготовить все необходимые инструменты. Обучающие видео материалы от профессиональных мастеров и фото-инструкции обязательно помогут в работе.

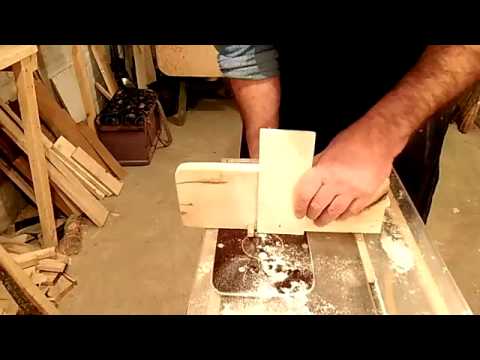

Самодельный фрезерный станок по дереву своими руками
