Как сделать токарный станок по дереву

Время чтения ≈ 10 минут

Древесина всегда являлась одним из самых популярных материалов для отделки чек, черенков, и осталась таковой по сей день. Если вам интересно, как сделать токарный станок по дереву своими руками, то вы попали по адресу. В этой статье вы узнаете, как и из чего собрать такой агрегат.

Как сделать токарный станок по дереву

Токарный станок по дереву

Функциональные особенности

Как сделать токарный станок по дереву

Заводская модель

Чтобы сделать самодельное оборудование такого типа, в первую очередь нужно ознакомиться с заводским производством, чтобы понять функциональные особенности. Такой станок может быть очень простым, но, тем не менее, это всё-таки электрический инструмент и его нужно собрать правильно. Чтобы выполнять самые простые операции агрегат должен иметь мощную раму, электрический привод, электрический блок регулировки скорости, заднюю и переднюю бабку, а также ведущие и ведомые фиксаторы. Помимо этого для сложных работ нужно установить компоненты для перемещения заготовки  относительно её центральной оси.

Обратите внимание на некоторые общие инструкции, которые необходимо соблюдать для самодельного станка:

  • для того чтобы установить заготовку в станке её крепят на ведущий шпиндель и подпирают пинолью задней бабки;
  • следует подобрать наиболее оптимальное количество оборотов для того или иного размера детали;
  • затем заготовку обрабатывают наиболее подходящими резцами;
  • во время рабочего процесса деталь проверяют шаблоном, штангенциркулем или микрометром.

Сам рабочий процесс требует определённых навыков, так как ваше неловкое движение может привести не только к браку изготавливаемой детали, но и к травме.

Примечание. Станок буде сделать гораздо легче, если вы сможете найти старую станину, а не варить её самостоятельно.

Создание простого токарного станка по дереву

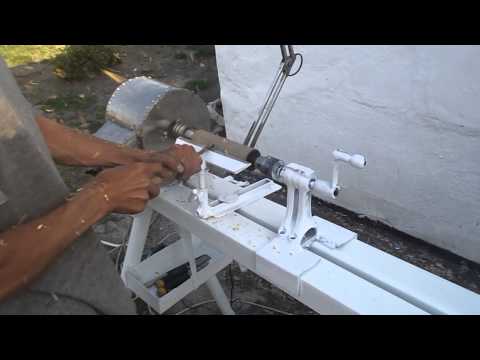

Видео ролик самодельного токарного устройства

В первую очередь нужно подобрать все детали, чтобы они подходили друг к другу. Мощная станина придаст  агрегату устойчивость, а также позволить надёжно закрепить все узлы. Если вы будете делать её самостоятельно, то используйте для конструкции только толстостенный стальной профиль, где толщина стенки не менее 3 мм. Для задней и передней бабки на основании делаются посадочные пазы и опорные платформы.

Чтобы сделать токарный станок по дереву своими руками вам понадобятся следующие компоненты:

  • электрический привод, который приведёт станок в движение. Наиболее подходящим будет двигатель от стиральной машины, также для этого можно задействовать мощный пылесос;
  • для изготовления передней бабки вам стоит приобрести шпиндель заводского изготовления с тремя-четырьмя штифтами, чтобы надёжно оцентровывать заготовку во время её вращения;
  • для задней бабки можно использовать головку от большой дрели;
  • для соединения электропривода и передней бабки нужен шкив;
  • для того чтобы использовать резцы нужно будет установить на станине опорный столик. Вид такой опоры зависит от вашего воображения – главное, чтобы вам было удобно работать.
Как сделать токарный станок по дереву

Система для изменения скорости вращения

Чтобы была возможность менять скорость вращения, устанавливают систему шкивов, как на фото вверху. Здесь всё просто – чтобы увеличить или уменьшить обороты ремень попросту перебрасывают с места на место. Минусом этого узла можно назвать трудоёмкость переброса ремня с места на место, но зато она очень проста, и не нужно отдельно собирать коробку передач. Конечно, такой узел лучше всего приобрести в магазине или заказать у опытного токаря. Резцы тоже лучше приобретать в магазине. Если делать их самостоятельно, то понадобится только высококачественная сталь.

Примечание. Скорость вращения можно варьировать от 800 3000 оборотов в минуту. Это зависит от величины обрабатываемой заготовки и породы древесины.
Как сделать токарный станок по дереву

Чертежи с размерами в мм

На фотографиях выше вы можете посмотреть, как сделать токарный станок по дереву своими руками с чертежами и размерами

Станок для дома

Как сделать токарный станок по дереву

Готовое изделие

Как вы уже поняли из вышенаписанного, токарный станок по дереву, который используют для дома, может быть достаточно простым. Как и для любой другой модели, прежде чем приступить к её изготовлению, нужно изучить специфику оборудования и подобрать все детали для разных узлов.

Как сделать токарный станок по дереву

Очень простая конструкция

Тем не менее, даже чрезвычайно простая модель должна иметь следующие элементы:

  • устойчивую раму;
  • переднюю и заднюю бабку;
  • электропривод (электродвигатель);
  • блок регулировки оборотов (систему шкивов);
  • ремень привода;
  • фиксаторы;
  • столик для упора резцов.

Очень часто для изготовления станков такого типа в домашних условиях используют следующие размеры:

  • по длине – 800-900 мм;
  • по ширине – 400-500 мм;
  • по высоте – 400-500 мм.
Как сделать токарный станок по дереву

Устройство задней бабки

Данные параметры позволяют обработку заготовок диаметром 250 мм и длиной 200 мм без задней бабки. При её наличии длина заготовки может быть увеличена до 400 мм. В качестве электропривода можно использовать старый наждачный станок, сделанный на два камня. Его очень удобно применять в качестве передней бабки. Для задней бабки можно использовать головку большой электродрели, вставив в неё вращающийся конус для центровки заготовок. Для станины подойдёт толстый металлопрофиль со стенкой не менее 3 мм.

При изготовлении станка вам, безусловно, понадобятся такие инструменты, как:

  • ручная электродрель или шуруповёрт с набором свёрл;
  • набор напильников с разной зернистостью;
  • болгарка с обрезным и шлифовальным дисками;
  • электросварка постоянного или переменного тока с электродами 2 и 3 мм.
Как сделать токарный станок по дереву

Набор шкивов

Из материалов вам придётся приготовить:

  • уголок с толщиной полки не менее 3 мм;
  • швеллер;
  • две трубы разного диаметра – одна должна входить в другую;
  • стальную полосу на 20 и 40 мм;
  • шкивы;
  • приводной ремень;
  • болты с гайками и саморезы.
Как сделать токарный станок по дереву

Фиксация заготовки планшайбой

На заднем валу электропривода закрепляют шкивы разных размеров, чтобы была возможность менять количество оборотов. На переднем валу устанавливается планшайба, которая будет фиксировать заготовку.

Как сделать токарный станок по дереву

Патрон электродрели

Чтобы сделать заднюю бабку, найдите старую большую электродрель и снимите с неё переднюю часть с патроном. При этом следует обратить внимание, чтобы корпус дрели был металлическим, а не пластиковым. Чтобы закрепить этот узел на станине, делают металлическую стойку, крепят её так, чтобы была возможность перемещения вдоль продольной оси. Патрон в силу своей конструкции способен выдерживать большие и длительные нагрузки, так что этот узел прослужит вам очень долго.

Станину лучше всего делать из швеллера – для этого понадобится четыре куска, сваренных между собой электросваркой. При этом следует быть очень внимательным, чтобы сохранить точную плоскость изделия. Для передней бабки в качестве установочной площадки можно использовать толстую фанеру (от 14 мм) или ОСП. Электропривод устанавливают на столе, на котором будет стоять станина, на пластину, но она должна иметь возможность перемещения, чтобы была регулировка скорости.

Как сделать токарный станок по дереву

Суппорт устанавливают на станину

Суппорт можно сделать самому из труб разного диаметра, о которых говорилось в перечне материалов – так узел сможет передвигаться вдоль и поперёк станины. Чтобы закрепить это устройство удобнее всего использовать гайки в виде барашка. Здесь же, на суппорте устанавливают упорную планку, на которую резцы будут опираться при работе.

Если у вас есть инструментальная сталь, то резцы разной формы для работы вы можете выточить самостоятельно – это обойдётся гораздо дешевле их покупки в магазине. Если покупать их в магазине, то вам придётся выложить от 300 до нескольких тысяч рублей – всё зависит от качества стали.

Учтите, что чем чаще вы будете работать на токарной установке, тем качественнее должна быть сталь. Кроме того, если есть потребность в обработке твёрдых пород древесины, то дешёвый набор очень быстро затупится и вам постоянно придётся его подтачивать.

Трёхфазный станок

Как сделать токарный станок по дереву

Станок с трёхфазным двигателем

Такая модель более сложная и для неё нужен трёхфазный двигатель, следовательно, к дому должно подходить трёхфазное питание. В данной конструкции скорость вращения не более 1500 оборотов в минуту, но сам станок получается достаточно мощным и на нём можно обрабатывать большие заготовки из твёрдых пород древесины.

Как сделать токарный станок по дереву

Подключение «звездочкой» (слева) и «треугольником» (справа)

Двигатели бывают разного типа, поэтому схема подключения тоже разная – они могут подключаться «звездочной» или «треугольником», как показано на фото схемы вверху. Для крупных заготовок на вал электродвигателя надевают большую планшайбу, а для мелких деталей используют шайбы мелкого размера. На планшайбе есть нечто похожее на пики, на которые деталь набивается молотком.

Как сделать токарный станок по дереву

Рабочий процесс

После оцентровки и закрепления детали снимают первый слой древесину в 1-2 мм, причём сделать это можно даже обычной острой стамеской. Далее пользуются чистовым резцом, придавая заготовке нужную форму. Шлифовку делают наждачной бумагой, если в ней есть необходимость. Контролировать размеры заготовки можно либо шаблоном, либо штангенциркулем, либо даже микрометром, если нужна высокая точность. Вся остальная сборка производится точно так же, как и с обычным электродвигателем, разница только в подключении к сети и подборе нужного пускового конденсатора.


Видео: процесс изготовления токарного механизма

Но что делать в тех случаях, если у вас есть трёхфазный двигатель, но нет трёхфазного питания? Выход есть и здесь – для пуска можно использовать обычную электрическую лампочку, подключив её к рабочей и свободной фазе. Она передаст напряжение на пусковую обмотку и после запуска её можно просто выключить, если она не нужна для освещения помещения. Способ проверенный и некоторые используют такое подключение для обработки материалов годами, хотя мощность при этом несколько снижается.

Токарный станок по дереву из большой электрической дрели

Как сделать токарный станок по дереву

Токарный станок из электрической дрели

Если вы не собираетесь обрабатывать большие детали и заниматься этим ежедневно, то можете использовать альтернативу. То есть, сделать агрегат из дрели, как на верхней фотографии. Здесь не нужна мощная станина, а кроме того, на таком механизме можно работать даже без большого опыта, и приобрести навыки уже в процессе работы.

Станину здесь собирают из деревянных брусьев, а в качестве опорной бабки можно использовать опорный подшипник с установленным на него валом. Для фиксации заготовки нужна насадка для большой дрели. Но при всей этой простоте выявляется ряд недостатков, таких как:

  • пониженный уровень надёжности;
  • возможность обработки только небольших заготовок;
  • погрешности в размерах при обработке детали.
Примечание. На такой модели можно приобрести опыт работы, и в дальнейшем сделать более совершенный станок, на котором вы уже сможете обрабатывать большие детали.

Заключение

В этой статье вы узнали, как сделать токарный станок по дереву своими руками, при том мы разобрали несколько вариантов. Конечно, если у вас нет достаточного опыта, то лучше всего обойтись «учебной» моделью из электродрели и только после этого заняться изготовлением более сложной модели.
