У настоящего хозяина всегда много различного инструмента, который он использует для своего дома и участка. И он, безусловно, сможет сделать трубогиб для профильной трубы своими руками по размерам и чертежам, которые мы предоставим ниже. Такие конструкции могут быть разными, и мы не сможем охватить их все, но предоставленного материала вам будет достаточно.

Самодельный трубогиб для профильной трубы

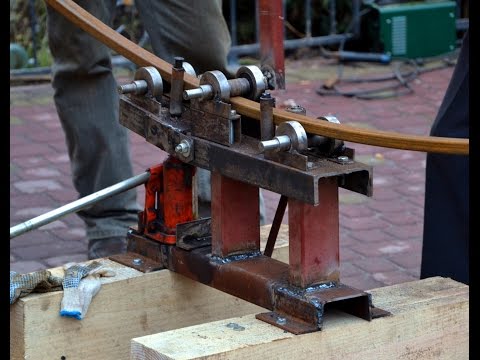

Самодельный трубогиб

Купить в магазине или сделать самостоятельно

Самодельный трубогиб для профильной трубы
Профильный трубогиб «Геркулес»

Тот станок, который вы можете купить в магазине, может иметь разный тип привода и разный принцип действия, но это не всегда это хорошо. Во-первых, для работы на нём нужен определённый опыт, во-вторых, такие приспособления имеют высокую стоимость. По этим причинам изготовление самодельного трубогиба из подручных материалов не только выгодно, но и практично, так как при сборке инструмента вы будете знать малейшие нюансы его работы.

Для чего нужен трубогиб

Самодельный трубогиб для профильной трубы
Основные элементы станка

На сегодняшний день профильные трубы разного поперечного сечения является самым востребованным металлоизделием. Из них делают каркасы и обрешётки, заборы и перила, с их помощью расширяют балконы и даже строят различные архитектурные сооружения в виде пристроек или отдельных помещений. Но не всегда в строительстве используются резкие повороты – иногда нужен и плавный переход и в этих случаях без трубогиба никак не обойтись. Как правило, подобный станок позволяет выгнуть профиль до угла 180⁰, то есть, устройство позволяет сделать окружность.

Основные элементы конструкции

Самодельный трубогиб для профильной трубы
Принцип работы

Для изготовления той или иной конструкции станка следует просмотреть несколько схем, чтобы определиться с набором деталей. Дело в том, что при необходимости все составляющие узлов можно приобрести за деньги, но также можно использовать те материалы, которые есть в вашем хозяйстве и ничего за это не платить. В большинстве случаев домашние умельцы останавливаются на фронтальных конструкциях и для этого у вас должно быть в наличии:

  • три металлических валика (вальца);
  • цепь для привода;
  • оси вращения;
  • механизм для привода;
  • металлические профили (швеллеры) для рамы.

Иногда при отсутствии металлических валиков их заменяют деревянными или полиуретановыми, но… Такой прокатный механизм не выдержит длительной нагрузки, то есть, станок послужит своей цели, но недолго. Есть ли смысл растрачивать свой труд для кратковременной пользы, если, приложив усилия или даже заплатив определённую сумму, можно найти стальные валики?

Самодельный трубогиб для профильной трубы
Схема простого трубогиба с размерами в мм

Как вы поняли, процесс деформирования профиля происходит при помощи вальцовки, то есть, труба прокатывается по валикам (вальцам), что исключает излом и растрескивание. Для проката (изгиба) профиля его вставляют в прокатную линию (между валиками) и прижимают сверху винтовым приспособлением или домкратом до нужного радиуса изгиба. Затем при вращении ручки подачи труба перемещается, и изгиб проходит по всей длине. Получается, что это ручной привод, который приводится в движение мускульной силой, но в домашних условиях такой механизм очень удобен.

Самодельный трубогиб для профильной трубы
Прижим профиля производится домкратом

Для сборки простого трубогиба своими руками, о котором идёт речь, вам понадобится:

  • домкрат (желательно реечного типа);
  • металлические профили с полкой для горизонтальной и вертикальной рамы;
  • пружины из легированной стали (их отличает высокая прочность);
  • три стальных вала с подшипниками;
  • цепь для привода (можно от велосипеда или мопеда);
  • шестерёнки (ведущая и ведомая);
  • толстая арматура для осей и приводной ручки.

[youtube]https://www.youtube.com/watch?v=eoWdXK1XdCI[/youtube]

Видео: процесс работы по изгибанию трубы

Как видите, сделать профилегиб своими руками легче по имеющимся чертежам, а фото и видео материалы в этом только помогают. Профилегиб, представленный на картинке, приводится в движение ручкой, которая вращает вал с ведущей шестерёнкой. При помощи цепи вращение передаётся на вал  с ведомой шестерёнкой, а третий вал прижимает профиль сверху до необходимого угла изгиба. Всё очень просто.

Процесс изготовления механизма

Самодельный трубогиб для профильной трубы
Чертежи устройства для изгибания

Если вас интересует, как сделать профилегиб, то вам придётся выполнить ряд действий, которые обеспечат эту надёжность механизма, а это:

  • изготовление мощной рамы, собранной при помощи сварки и болтовых стяжек;
  • по условиям чертежа (технического задания) сделать и установить оси вращения для валиков. Их три штуки – два прокатных и один прижимной;
  • для вращения прокатных валиков нужно обеспечить цепную передачу, то есть, приварить (ровно) ведущую и ведомую шестерёнки;
  • на ведущую шестерёнку наварить ручку для вращения.

Нюансы изготовления

Самодельный трубогиб для профильной трубы
Готовый трубогиб

Если у вас есть в наличии все необходимые детали, то изготовить механизм для выгибания профиля несложно. В первую очередь нужно учесть, что все валики должны вращаться на подшипниках – точность вращения обеспечит правильный прокат, без сбоев и изломов. Ведущая и ведомая шестерёнки должны быть правильно оцентрованы – сбой от центра хотя бы на 0,5 мм приведёт к неправильной деформации (изгиб получится неравномерным).

Прижимной вал тоже должен быть оцентрован – от этого зависит точность угла изгиба. Лучше всего, когда размерывсех трёх валов одинаковы – прокат получается наиболее чётким. От жёсткости прижима тоже зависит точность проката, поэтому вал должен хорошо фиксироваться.

Гидравлический трубогиб

Самодельный трубогиб для профильной трубы
Механизм с гидравлическим приводом

Чтобы сделать гидравлический трубогиб для профильной трубы своими руками по готовым размерам и чертежам, придётся затратить намного больше труда и ресурсов. Тем не менее, сделать его можно и мы сейчас рассмотрим порядок действий. Для сборки понадобится:

  • гидравлический домкрат с грузоподъёмностью от 5 тонн;
  • башмак;
  • три вала;
  • швеллер для рамы;
  • металлические пластины (толстые).

[youtube]https://www.youtube.com/watch?v=-sWsf2NJuFg[/youtube]

Видео: механизм с гидравлическим приводом

Для правильного выгибания профиля его вставляют в башмак и закрепляют оба конца. После этого приводят в действие домкрат – он давит на прижимной вал и задаёт нужный угол изгиба. После проката домкрат ослабляют на несколько витков и снимают трубу с устройства.

Самодельный трубогиб для профильной трубы
Чертёж с размерами в мм

Домкрат крепится на металлической пластине при помощи болтовых соединений. Но в таком механизме самое главное, это валы, которые должны плотно обхватывать профиль – от этого зависит точность изгиба. Валы фиксируют на одной высоте и приваривают к ним шестерёнки. Башмак крепят ниже валов, а отношение башмака к валам определяет угол изгиба. Фиксация происходит при помощи болтов.

Методы выгибания

Самодельный трубогиб для профильной трубы
Холодное выгибание профиля

Если вы прочли все описания, посмотрели фото и видео, то сам процесс выгибания вряд ли поставит вас в тупик. Если решились сделать гидравлическое устройство, то вы сможете гнуть на нём трубы, какой угодно толщины – самое главное, чтобы выдержали валы (вальцы). Но хотелось бы упомянуть об одном нюансе – выгибание может быть не только холодным, но и горячим. Нагрев обычно происходит при помощи газосварки, это очень удобно, тем более что можно греть только часть трубы, то есть участок, который нужно выгнуть.

Можно сказать, что холодный метод выгибания наиболее простой и если вы работаете с тонкостенной трубой, то греть её вовсе не нужно. Но здесь тоже могут быть проблемы – это шов. Профили не всегда делаются с высоким качеством и плохой шов при выгибании попросту расходится. Этого можно избежать при нагреве, но не всегда. Некачественная труба таковой и останется и никакой нагрев этому не поможет. Впрочем, если вы используете профиль для каркаса, то небольшая трещина по шву никак не станет критичной.

[info]Примечание. Как бы там ни было, но горячая гибка всё равно является наиболее качественной. Горячий металл получается наиболее чётко выгнутым, без каких-либо перебоев.[/info]

Полезные советы

Самодельный трубогиб для профильной трубы
Трубогиб с комплектующими

Для профильной трубы вовсе необязательно обзаводиться какой-то особой квалификацией – достаточно обычной внимательности и нескольких рекомендаций от специалистов. В ручных устройствах система состоит из ведущей и ведомой шестерни, наваренных на валы и прижима (вместо вала могут использовать домкрат). Иногда профиль может соскальзывать с прокатного стана и в таких ситуациях используют крючья для фиксации. Для наиболее чёткой гибки валы должны быть подвижными.

[info]Примечание. Для соблюдения радиуса изгиба лучше всего сделать картонный или деревянный шаблон. Если вы будете использовать даже простой ручной трубогиб, шаблон всегда обеспечит точность.[/info]

[youtube]https://www.youtube.com/watch?v=uLPqia3Asv0[/youtube]

Видео: ручной трубогиб

Заключение

Вы прочли статью с чертежами, фото и видео о том, как делают профилегиб своими руками. Как видите, это не очень сложно, но нужно сначала собрать все детали, чтобы работа не останавливалась из-за мелочей.
