Есть вещи, которых многие из нас лишены в повседневной жизни, причём не по своей воле, а в силу окружающего быта и одна из них, это отдых на свежем воздухе. Я хочу рассказать, как сделать раскладной стол для пикника своими руками, который можно использовать не только в лесу, но и на даче. Ниже приложены чертежи и вспомогательные видео ролики, которые помогут вам со сборкой.

Как сделать раскладной стол самостоятельно
Раскладной столик

С чего начать

Начинать, конечно, нужно со сборки необходимых в данном случае инструментов и материалов.

Столярные инструменты

Как сделать раскладной стол самостоятельно
Набор столярного инструмента

Для начала убедитесь, что у вас имеются в наличии все столярные инструменты, необходимые для сборки походного столика. Это обязательно, так как вся работа может застопориться из-за невозможности проделать ту или иную операцию. Поэтому вам следует приготовить:

  • ручную циркулярную пилу и/или электролобзик;
  • шуруповёрт с разными насадками (можно электродрель);
  • набор свёрл разного диаметра;
  • набор стамесок и молоток;
  • ленточную или дисковую шлифмашину. Если её нет в наличии, можно обойтись наждачной бумагой;
  • строительный угол с мерной линейкой;
  • уровень (можно короткий);
  • метрическую рулетку;
  • горелку (по необходимости);
  • столярный карандаш и кисть для лака (вместо кисти некоторые используют кусочек поролона).

[info]Примечание. Подбор инструмента может быть разным в том или ином случае. Во-первых, чертежи и схемы конструкций могут существенно отличаться друг от друга. Во-вторых, у столяров есть свои предпочтения – одну и ту же операцию можно сделать разным инструментом.[/info]

Подбираем необходимые материалы

Как сделать раскладной стол самостоятельно
Фанера влагостойкая ФК

Чтобы сделать складной столик, можно использовать разный материал, следовательно, в перечне собраны все заготовки, из которых вам предстоит сделать выбор:

  • брусок для ножек с поперечным сечением 20×45, 30×40 или 30×45 мм. Длина 300-600мм – 4 заготовки для ножек;
  • брусок 30×40 мм для крепежа и перемычек;
  • доска от 25×100 до 25×200 мм (для дощатой столешницы);
  • фанера влагостойкая или ламинированная (для фанерной столешницы);
  • клей ПВА, шканты;
  • лак для древесины с морилкой;
  • 2 винта с шайбами, гайками и контргайками для подвижных узлов опор, 2 шпильки, 6 шайб и 8 гаек или 2 болта, 6 шайб и 4 гайки для крепления ножек к столешнице;
  • нержавеющие саморезы по дереву.

Сборочные работы

Мы рассмотрим один из вариантов сборки с разными столешницами (дощатой и фанерной), а вы просто выберете ля себя то, что считаете нужным.

Столешница и ножки

Как сделать раскладной стол самостоятельно
Подготовка досок

По сути, для изготовления столешницы складной конструкции даже необязательно использовать новые доски. Для этой цели пригодны и старые, почерневшие, но обрезные, лишь бы они не были поражены грибком или шашелем. При желании столешницу можно сделать клееной, но вряд ли это пригодится для пикника. Доски следует отшлифовать сверху и снизу, а затем отрезать по нужной длине. После этого обработайте верхнюю кромку по периметру под углом 45⁰, как на фото вверху или на видео ролике, расположенном ниже.

[youtube]https://www.youtube.com/watch?v=w2DPHGKKrbg[/youtube]

Видео: Дощатая столешница

Но вовсе не обязательно делать столешницу из досок – её можно вырезать из фанеры толщиной 10-12 мм, но при этом выбирайте влагостойкие марки. Вырезанную панель обязательно отшлифуйте по периметру, чтобы не оставалось острых кромок. Углы тоже желательно округлить, и это уже относится к инструкции по технике безопасности.

Как сделать раскладной стол самостоятельно
Чертежи ножек

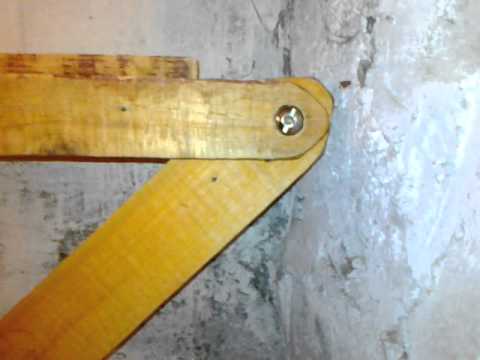

Проще всего для раскладного стола своими руками сделать X-образные ножки, которые будут не только откручиваться от столешницы, но и складываться в прямую линию под ней. Для этого в первую очередь следует отшлифовать бруски, сточив кромки, положить их один на другой на другой, найти средину и просверлить отверстие сразу сквозь две заготовки. Диаметр отверстия должен соответствовать болту с гайкой и контргайкой, который вы будете использовать. Подставьте под головку болта и под гайку шайбы, а потом стяните конструкцию так, чтобы ножки могли смещаться по этой оси относительно друг друга. Таким же способом сделайте и вторую пару ножек.

Сборка конструкции

Как сделать раскладной стол самостоятельно
Элементы для сборки

Детали для сборки столика:

  1. столешница из фанеры или досок;
  2. брусок для упора ножек;
  3. брусок крепления ножек;
  4. вторая опорная стойка;
  5. основная опорная стойка;
  6. планки для связки;
  7. поворотная ось болт с шайбами, гайкой и контргайкой;
  8. гайки;
  9. поворотная ось основной стойки.

[alert]Важно! В первую очередь хочу обратить ваше внимание на то, что данный выше чертёж рассчитан на фанерную столешницу. Если же она будет дощатой, то между брусками №2 и №3 нужно прикрутить перемычки для упора досок.[/alert]

Теперь нужно определиться с длиной столешницы – она должна соответствовать ширине багажника вашего автомобиля, если вы, конечно, не планируете использовать свой столик только на кухне. Если её ширину задать порядка 400-450 мм, то оптимальная длина каждой ножки получится 310-360 мм соответственно (потом поймёте почему).

Вначале, по бокам столешницы, отступив от её края не более 25-30 мм, прикрепляете опорный №2 и основной №3 бруски. Для фиксации в данном случае есть два варианта: их можно прикрепить шкантами и клеем ПВА, либо нержавеющими саморезами по дереву сквозь тело столешницы. При этом не забудьте учесть, что упорный брусок должен быть, как минимум на 50 мм длиннее основного в каждую сторону.

Теперь разберёмся, как сделать правильное соединение ножек с основным бруском. Для этого концы основной опорной стойки №5 округляете лобзиком и шлифуете кромки, чтобы при эксплуатации не вогнать себе занозу. Вторую опорную стойку закругляете только с нижней стороны, а вверху делаете срез с уклоном 45⁰, чтобы ножка острым концом входила в угол между упорным бруском и столешницей.

Продолжаем собирать раскладной стол своими руками и смонтируем поворотный узел между бруском №3 и стойкой №5. Как вы, наверное, догадались, сквозь стойку №5 нужно просверлить отверстие, по диаметру равное шпильке, а в и бруске №3 сделайте это отверстие на 2-2,5 мм меньше. Теперь накрутите на один конец шпильки гайку с контргайкой или используйте болт. Под головку наденьте шайбу, вставьте его в отверстие ножки, с другой стороны наденьте шайбу и накрутите гайку (лучше с контргайкой) с таким расчётом, чтобы у болта в отверстии был небольшой люфт.

Наденьте шайбу и вкрутите болт №9 в торцевое отверстие бруска №3. Но при этом окончательную затяжку болта или шпильки в брусок №3 лучше делать не через головку, а рожковым ключом, прижимая гайку с контргайкой к бруску. Идентичную операцию проделайте с другого торца столешницы и по бокам (почти у самого пола) прикручиваете планки для связки №6. На этом сборка окончена.

[youtube]https://www.youtube.com/watch?v=jxsnc7vuftg[/youtube]

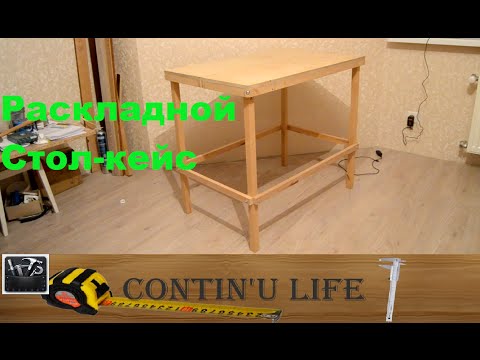

Видео: Один из вариантов складного столика

Отделка

Как сделать раскладной стол самостоятельно
Сборная дощатая столешница, обработанная лаком

Теперь остаётся лицевая обработка древесины и здесь можно пойти разными путями, но это также будет зависеть от материала, из которого была сделана столешница. Самый простой вариант, это вскрытие пиломатериалов морилкой, а после её высыхания покрытие лаком в несколько слоёв. Кроме того, можно приобрести лак с морилкой – здесь тоже будет достаточно всего два-три слоя. Это подходит, как для фанеры, так и для цельного массива древесины.

Как сделать раскладной стол самостоятельно
Доски после обжига

Наиболее продвинутый способ дизайна такой мебели, это состаривание древесины, а самый лёгкий и дешёвый путь, чтобы это осуществить – её обжиг, но это не для фанеры, а для цельного массива древесины. Здесь можно использовать ручную горелку, которая работает от газового баллончика. Пламя, обжигая волокна, подчёркивает структуру дерева (пример вы видите на верхнем фото). После обжига доски и бруски вскрывают бесцветным лаком, а когда он высохнет, и вы пойдёте на пикник, то у вас будет подходящее место, где разложить еду и напитки.

Заключение

В заключение хочу сказать, что кого-то интересует раскладной стол-тумба, который можно своими руками сделать в домашних условиях. Но дело в том, что это более сложная конструкция, к тому же такая тема займёт отдельную статью.
