Для раскроя древесины, пластика используется круглая пила. Ее режущая основа – плоский диск из металла с зубчатым внешним краем. Выбирая такой инструмент, каждый решает для себя, какая разновидность ему нужна: настольная, ручная, стационарная. Многие предпочитают ручной вариант. Однако в некоторых ситуациях требуется зафиксировать пилу. В этом случае можно сделать стол для циркулярной пилы своими руками, получив возможность при необходимости закреплять инструмент.

Содержание

  1. Подготовка инструмента и материалов
  2. Пошаговая инструкция по сборке стола для циркулярной пилы
  3. Видео изготовления циркулярного стола своими руками

Подготовка инструмента и материалов

Стол для циркулярной пилы

Решив сделать стол для ручной циркулярной пилы самостоятельно, надо позаботиться о наличии всех необходимых для работы материалов:

  • ламинированная фанера (9 или 11 мм), размер 800 мм на 800 мм;
  • ЛДСП 16 мм или другой листовой материал, подходящий для изготовления корпуса, размер листов 400 на 784 мм – 4 штуки;
  • бруски 40 на 40 мм (длина зависит от способа установки);
  • саморезы;
  • болты.

Для такого стола подойдет любая ручная дисковая пила. При этом надо помнить, что при креплении к столу глубина реза уменьшается на 10–20 мм. Так что пилы с небольшими дисками для такого стола не подойдут.

Пошаговая инструкция по сборке стола для циркулярной пилы

1. Изготовление корпуса. Листовой материал для корпуса раскраивается по размерам: 400 мм на 800 мм. Крепятся детали с помощью саморезов и брусков. Лучше вести сборку, предварительно рассверливая внешние детали короба. В итоге получается прямоугольный ящик без дна и крышки. Верхнюю часть брусков впоследствии используют для закрепления листа фанеры.

Делаем корпус

2. Подготовка и закрепление верхней части из фанеры. Прорезь отверстия. Сначала из листа фанеры вырезают деталь 800 мм на 80 мм. Далее проводят замеры опорного башмака той пилы, которая будет крепиться на столешнице. На обратной стороне фанеры выполняют разметку. Потребуются 2 центральные оси. Без них не выполнить точную разметку. Затем на фанеру наносят метки, соответствующие размерам опорного башмака. Потом делают такие замеры, которые имеет циркулярка: диаметр нижнего защитного кожуха, его толщина, максимальное расстояние от краев опорного башмака. В соответствии с полученными размерами ставят метки и вырезают с помощью лобзика прямоугольное отверстие.

Прикрепляем верхнюю часть из фанеры

3. Крепление пилы к фанерной столешнице. Сначала 4 отверстия делают в башмаке. Диаметр – 10 мм. Далее устанавливают инструмент так, чтобы рабочая часть заходила в выпиленное отверстие. Когда пила будет выровнена, надо отметить место отверстий. Метки делают в центральной части. Чтобы инструмент стоял надежно, для крепления понадобятся лемешные болты, имеющие потайную конусную головку (М8). Чтобы их установить, придется позаботиться о качественном углублении шляпки, она может выступать максимум на 1 мм в незатянутом виде.

Прикрепляем пилу к верхней части

Фанера просверливается с внешней стороны, диаметр полученных отверстий должен быть 8 мм, а потом следует сделать зенковку под шляпку. Когда отверстия будут готовы, на распиловочный стол для циркулярной пилы устанавливают саму пилу, болты затягивают изнутри с помощью гаек с пластиковыми гроверами или пружинными шайбами.

4. Крепление столешницы к корпусу. Пусковая кнопка. Сначала на расстоянии 30 мм делают отверстия в углах фанерной столешницы. Потом просверливают отверстие в центральной части брусков. Детали соединяют с помощью стальной футорки М8 на18 мм. На боковой части устанавливают обычную кнопку «Старт – пуск». Внутри корпуса прокладывают электросеть, а кнопку на самом инструменте зажимают.

Устанавливаем пусковую кнопку

5. Изготовление упорной балки. Простой стол для циркулярной пилы станет намного удобнее, если оснастить его упорной балкой. Чертежи содержат все нужные размеры. Балку можно сделать из фанеры, а закрепить с помощью мебельных направляющих полного выдвижения. Получившаяся балка должна скользить над поверхностью под углом 90° к плоскости реза с незначительным зазором.

Делаем упорную балку

6. Упор для продольных распилов. Его делают из алюминиевого карниза. В 150 мм от краев сначала просверливают отверстия для болтов, а потом проводят 2 черты от места крепления болтов до осевой линии. На месте пересечения и далее по направлению к болтам на расстоянии 30 мм делают отверстия в 12 мм. Болты снизу затягивают гайками. А по прорисованным линиям делают тонике прорези, их ширину можно увидеть на фото.

Крепим упор для продольных распилов
Устройство стола для циркулярки
Пример распиловочного стола
Стол из фанеры для циркулярной пилы

Информацию, как сделать стол для циркулярной пилы, можно посмотреть на видео. Это поможет вам быстро и без особых трудностей улучшить оснащение своей мастерской.

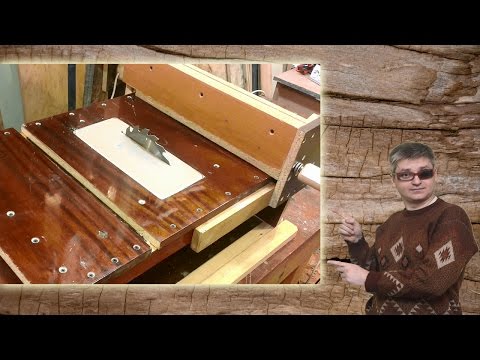

Видео изготовления циркулярного стола своими руками
