Как сделать листогиб своими руками в домашних условиях

Время чтения ≈ 6 минут

Листогибочным прессом называется устройство, где различными способами производится холодное изгибание листового металла. По большому счёту, создание листогиба своими руками (чертежи и описание, как сделать такой агрегат будут описаны в статье) возможно, но это, как правило, будет ручное приспособление, изредка механическое. Тем не менее, такой станок станет неоценимым подспорьем в домашнем хозяйстве, ведь при его помощи различные конструкции будут получаться красивее.

Как сделать листогиб своими руками в домашних условиях

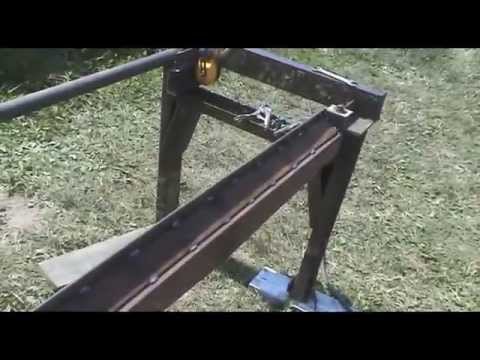

Самодельный листогибочный пресс

Виды листогибочных станков

Как сделать листогиб своими руками в домашних условиях

Стационарный гидравлический листогиб

Листогибочные станки могут быть, как стационарными, так и передвижными (переносными) и их можно разделить по трём категориям:

  1. Прессовые.
  2. Поворотные.
  3. Ротационные.

Но все эти агрегаты можно классифицировать по приводу, который может быть:

  • гидравлическим (стационарные и передвижные);
  • пневматическим (стационарные и передвижные);
  • электромеханическим (стационарные);
  • механическим (стационарные);
  • ручным (передвижные).
Примечание. Подача заготовки может осуществляться вручную или автоматически, а размеры размечаются либо вручную, либо с помощью ЧПУ (числового программного управления).

Несколько слов о применении

Как сделать листогиб своими руками в домашних условиях

Сфера применения станка достаточно обширна

Почему-то существует мнение, что листогиб является строительным станком, но это не совсем так или даже совсем не так. На самом деле такие агрегаты применяются в машиностроении и автомобильной промышленности, в приборостроении и для создания самолётов. Это далеко не полный перечень его применения, но основной задачей таких станков является производство каких-либо изделий из различных (цветных и чёрных) листовых металлов.

Изготовление листогибочно пресса

Можно сказать, что ручной листогибочный станок, приводимый в движение при использовании мускульной силы рабочего, это наиболее удобный агрегат для ремонта и строительства объектов. Его можно применять непосредственно на том месте, где он нужен в данное время, а потом быстро перенести в другую точку.

Как составить план технического задания

Прежде всего, не разбрасывайтесь. А это означает, что в Сети Интернет есть много статей, фото и видео по этому поводу, но в каждом отдельном случае нужны индивидуальные детали. Следовательно, перед тем как вы решитесь составить план работ, определитесь с техническими характеристиками, а это:

  • максимально допустимая ширина листа в мм;
  • максимальная толщина листа в мм;
  • нужный вам диапазон углов изгибания;
  • точность изгибания;
  • габариты станка (длина, ширина, высота).

Видео: самодельный листогиб

Если с шириной всё понятно (лист редко бывает шире 1000 мм), то вот с толщиной не совсем, например, для фальцевой кровли используются листы толщиной не более миллиметра. Такая же толщина у водостоков, но если дело касается перил для лестницы или другого ограждения, то здесь толщина может достигать 3 мм.

Примечание. Если металл оказался уже, чем это требуется для изготовления чего-либо, то его всегда можно зафальцевать на этом же станке. Не следует путать фальцовку с вальцовкой, так как для второго варианта необходимы специальные прокатные валики, которых нет у листогибов.
Как сделать листогиб своими руками в домашних условиях

Листогибочный станок, чертёж

Листогиб своими руками — чертежи и описание как сделать:

  1. Роликовый нож. Его лучше всего делать из легированной стали, а при необходимости заменять новым.
  2. Задний стол. Служит для размещения заготовки. На его опорах держится резак и сгибатель.
  3. Деревянная подставка. Служит для предотвращения скольжения заготовки. Высота подставки регулируется.
  4. Передние упоры. Позволяют устанавливать ширину разреза.
  5. Упор углового сгиба и измерительная пластина. Позволяет варьировать угол и изгиб получится произвольным, то есть таким, какой потребуется в конкретном случае.

Пожалуй, самым сложным моментом при составлении плана можно назвать выбор требуемого диапазона углов при изгибании металлов. Но, как бы там мни было, при подобных конструкциях максимальный изгиб (зависит от поворотной балки) может достигать только 135⁰, но при необходимости можно произвести догибание до 180⁰. Та или иная толщина листа определяется мощностью прижимной рамы – чем мощнее рама, тем толще металл можно гнуть.

Выбор кинематической схемы станка

Как сделать листогиб своими руками в домашних условиях

Один из вариантов листогиба своими руками

Можно останавливаться на разных вариантах при изготовлении такого механизма, но лучше всего предпочесть наиболее популярную схему. В таких случаях изгиб листа осуществляется за счёт поворота подвижной траверсы – всё очень просто и очень надёжно.

Наиболее популярная конструкция

Как сделать листогиб своими руками в домашних условиях

Чертёж №1

  1. Деревянная подушка.
  2. Опорная балка (швеллер сечением 100-120 мм).
  3. Щёчка из листа толщиной 6-8 мм.
  4. Заготовка для обработки.
  5. Прижимная балка из уголков 60-80 мм (соединяются сваркой).
  6. Гладкая арматура сечением 10 мм, как ось для вращения траверсы.
  7. Траверса (уголок 80-100 мм).
  8. Рукоять приспособления (гладкая арматура сечением 10 мм).

Чтобы сделать работу станка более эффективной, его конструкцию можно усовершенствовать, как это показано ниже.

Как сделать листогиб своими руками в домашних условиях

Чертёж №2

На этом чертеже более детально рассматриваются все узлы, следовательно, можно яснее представить себе конструкцию самодельного листогиба.

  1. Самодельная струбцина. Использован уголок 40-60 мм и винт с пяткой.
  2. Щёчка.
  3. Станочная балка из швеллера.
  4. Кронштейн прижимной балки из 110-миллиметрового уголка.
  5. Прижимная балка.
  6. Ось вращения.
  7. Траверса.

Конструкция в сборе

Примечание. В данном разделе показана более мощная конструкция, которая собрана по тому же принципу, как и на верхних чертежах №1 и №2.
Как сделать листогиб своими руками в домашних условиях

Чертёж собранной конструкции листогиба

Вы можете сравнить эти чертежи и убедиться, что они в принципе одинаковы, только вот последний сделан с увеличением мощности и эксплуатационного ресурса.

  1. Деревянная опорная балка укреплена листом металла.
  2. Элемент резьбового маховика.
  3. Балка для прижима заготовки усилена.
  4. Струбцина.
  5. Траверса для изгиба заготовки.
  6. Швеллер для дополнительного крепления опорной балки.

Примечание. На чертежах можно увидеть прижимные маховики, но найти их в продаже крайне сложно. Поэтому, при сборке листогибочного станка можно изготовить самодельное устройство. Это обычные винты с приваренными к ним воротками. Только по окончании сварочных работ резьбу следует обновить леркой, так как в большинстве случаев она будет засорена брызгами металла.


Видео: как сделать листогиб самому

Заключение

Надеемся, что вы получили ответ на вопрос о том, как сделать листогиб своими руками в домашних условиях и разобрались с видами и классификацией станков. Как видите, процесс изготовления не так уж и сложен, но при этом необходимы нужные материалы, которыми следует запастись загодя.
