Как сделать мангал из газового баллона

Время чтения ≈ 10 минут

Многие любят отдыхать на природе в кругу семьи или друзей, устраивать пикники и посиделки на свежем воздухе. И, конечно, выезд за город часто сопровождается приготовлением шашлыков или овощей на гриле. Чтобы отдых был приятным и запоминающимся, для антуража необходим добротный мангал. Его можно изготовить и самостоятельно, используя подручные материалы, например, ненужный газовый баллон.

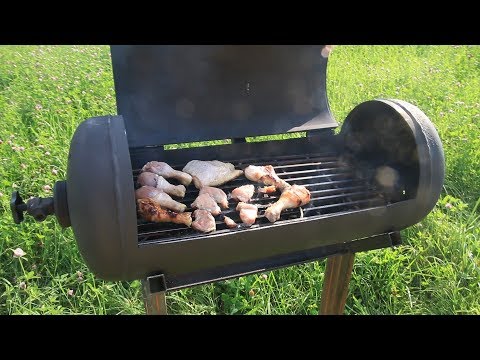

Мангал-барбекю из газового баллона на дачном участке

Мангал-барбекю из газового баллона на дачном участке

Разновидности мангалов

Сегодня в магазинах можно встретить огромный ассортимент дачных барбекю и коптилен на любой вкус. Но покупать такое изделие вовсе не обязательно, ведь мангал можно изготовить из газового баллона, бочки и других материалов своими руками. Прежде чем понять, какая конструкция подходит именно вам, необходимо знать, какие вообще бывают мангалы:

  1. Складной. Это, как правило, портативные транспортабельные конструкции, которые можно брать с собой. Переносные мангалы чаще всего складываются в книжку-чемодан или просто разбираются на детали. Материалом для изготовления чаще служат металлические листы небольшой толщины.Складной чемодан
  2. Переносной. Это достаточно тяжелая установка, она почти не разбирается, но легко переносится на малые расстояния. Такие мангалы вы сможете лишь перемещать по территории вашей дачи, но взять с собой на пикник уже не представляется возможным.Переносной
  3. Стационарный. Такой самодельный мангал могут изначально встраивать в фундамент. В других случаях это просто крупногабаритные тяжелые конструкции, имеющие большой вес. Могут быть изготовлены из камня или кирпича, как видно на фото.Из кирпича

Материал для самодельного мангала должен быть:

  • Прочным и надежным.
  • Огнестойким.
  • Удерживать тепло.
Отличным вариантом является стандартный мангал из старого газового баллона, смастерить его легко, используя чертежи и необходимые инструменты. Конструкции какой конфигурации можно изготовить:
  • Коптильня. Герметичная конструкция, к ней дополнительно приваривается труба, чтобы получилась настоящая топка с дымоходом. Перед тем, как начать пользоваться таким мангалом, его нужно несколько раз протопить.Коптильня из металла
  • Барбекю. В корпусе баллона вырезается крышка и устанавливается на петли. Продукты питания помещаются на металлическую сетку, расположенную внутри конструкции. Сделать барбекю просто, нужно лишь вырезать деталь от боковой стенки баллона, как видно на фото. Как сделать мангал из газового баллона
  • Смокер. Такая емкость играет роль коптильной, барбекю и печки-гриль одновременно. Для создания изделия необходимо наличие несколько отдельных баллонов, поэтому технология изготовления считается достаточно сложной, а работа кропотливой и требующей много времени. При этом баллоны должны быть разных габаритов и объема, поэтому важно четко следовать инструкциям и тщательно рисовать чертежи.Смокер из двух баллонов

В качестве декора можно использовать металлические спицы, фигурные ручки, прутья или другие детали. Оформление корпуса зависит от вашей фантазии, главное, чтобы мангал вписывался в ландшафт дачной территории. На видео мастер-классе показано изготовление емкости для барбекю с пошаговой инструкцией и по чертежам.


Особенности и преимущества

Можно приобрести в магазине готовый мангал, а можно сделать из газового баллона своими руками конструкцию любой конфигурации и размера. Стоит ли использовать именно такую емкость, и безопасно ли это? Согласно советам опытных мастеров для изготовления подойдет старый баллон объемом 50 литров. При этом оптимальной длиной считается около 85 сантиметров, а диаметром – от 30 сантиметров.

Рассмотрим преимущества моделей таких самодельных мангалов:

  • Качество. Газовый баллон сделан из высококачественного метала, материал надежный и прочный. Ведь для емкости, содержащей газ под давлением, изначально предъявлены жесткие требования по качеству и безопасности. Стенки толстые, прочные и устойчивые к ударам и механическим повреждениям из вне.
  • Долгий срок эксплуатации. Мангал из баллона может прослужить вам до 15 лет благодаря стальной конструкции, не поддающейся коррозии и прогоранию.
  • Транспортабельность. Можно монтировать на ножки небольшие колесики и перемещать изделие по дачному участку. Так удобно фиксировать направление ветра и размещать мангал в комфортном месте. Во время дождя также возможно пользоваться мини-барбекю, переместив его в укромный уголок двора под навес.Ножки на колесиках
  • Комфортное использование. Вам не потребуется по окончании готовки заливать пламя водой, а потом убирать остатки пепла с территории дачного дворика. В мангале из баллона можно перекрыть тягу и избежать этих лишних хлопот и неудобств.
  • Многофункциональность. Эти конструкции универсальны, балоновые установки можно использовать в качестве печки-гриль, барбекю и коптильни.
  • Большой размер. Габариты установки позволяют готовить сразу немалые объемы еды для большой компании или семьи. Возможность разместить на сетке несколько шампуров.Вместительность мангала
  • Простая и понятная технология изготовления. Для создания мангала нужен лишь ненужный пустой газовый баллон и немного свободного времени.
  • Доступная цена. Стоимость материала и инструментов невысока и доступна всем.
  • Повышенная огнестойкость. Толстые и прочные стенки изделия устойчивы к высоким температурам, что исключает возгорание и обеспечивает пожаробезопасность. Такой мангал изображен на фото.Утолщенные стенки

У мангала из газового баллона, сделанного своими руками, можно заметить и несколько недостатков:

  • В качестве сырья придется использовать только уголь, так как внутри недостаточно места для размещения дров.
  • Такой мангал нельзя брать с собой в поход и на пикник, используется только в периметре загородного участка.
  • Слишком большой вес и габариты, что неудобно для маленькой дачной территории.
  • Необходимость разборки газового баллона, при которой следует действовать четко по инструкции, чтобы избежать неприятных последствий.Безопасная разборка

Как безопасно разобрать баллон

Подготовительным этапом создания самодельного мангала является разборка старого металлического баллона и приобретение всех необходимых инструментов. Прежде чем начать резку корпуса будущего мангала, необходимо проследить, чтобы внутри не осталось газа и газолина. Газолин – это особая смесь углеводородов в жидком виде, которая остается в емкости. Как провести эти работы безопасно:

  • Для начала необходимо с особой тщательностью осмотреть корпус баллона на присутствие коррозии, ржавчина и предмет пригодности к использованию в качестве мангала.Осмотр баллона
  • Помните о том, что остатки пропана внутри могут привести к неприятным последствиям. Поэтому при вскрытии баллоне нельзя использовать болгарку, нельзя допустить возникновение искры от инструмента. При малейших вспышках емкость может взорваться.Искра от болгарки
  • Сначала баллон следует промыть. Максимально осторожно при помощи гаечного рожкового ключа откручиваем вентиль, чтобы стравить газ.Откручивание вентиля
  • Когда остатки пропана полностью испарятся и выветрятся, кладем баллон на бок, чтобы избавиться от конденсата.На боку
  • Затем аккуратно отпиливаем вентиль, периодически поливая его холодным мыльным водным раствором.Отверстие
  • К месту среза присоединяем шланг и наполняем полностью баллон водой. Емкость немного встряхиваем, чтобы обеспечить растворение жидких углеводородов на всей внутренней поверхности.Промывка водой
  • Оставляем баллон на сутки, затем сливаем всю воду вдали от дома и жилых объектов. Как сделать разборку емкости для мангала из газового баллона безопасно, показано на видео.

[youtubehttps://www.youtube.com/watch?v=XYhuPKl63Bc][/youtube]

Какие инструменты и материалы нам нужны:

  1. Дверные петли для крепления крышки.
  2. Разводной рожковый ключ.
  3. Труба из металла для дымоотвода.
  4. Молоток с отверткой.
  5. Струбцины.
  6. Электрическая дрель.
  7. Аппарат для проведения сварочных работ.
  8. Болгарка.

Секреты мастерства

Весь процесс сооружения самодельного мангала можно разделить на несколько этапов, в каждом из которых следует действовать инструкции:

  1. Создание чертежей. Для начала нужно сделать чертежи будущей конструкции с учетом размера всех деталей.Чертеж для бллона
  2. Вырезка. Баллон распиливается болгаркой по продольному шву или максимально близко к нему, боковые стенки должны остаться целыми.Вырезаем крышку
  3. Монтаж ножек. Конфигурацию вы выбираете сами, руководствуясь собственным вкусом. При этом можно использовать отрезки металлических труб или ножки старой швейной машинки. Чтобы было удобно перемещать мангал по дачному участку, отличной идеей будет оснащение конструкции ножек небольшими колесиками.Ножки под жаровню
  4. Монтаж крышки. Крышка вырезается из корпуса баллона и является изначально его составной часть. Крепеж производится на петли, который потом надежно привариваются. Ручка крепится к крышке болтами, при желании также устанавливаются небольшие ограничители.Сборка крышки
  5. Сборка деталей. Внутри баллона сооружается подставка для решетки с помощью монтажа уголков. А также нужно оборудовать разъемы под шампуры.Держатели шампуров
  6. Финальная обработка или окраска зависят от личных предпочтений и фантазии.Декоративная обработка баллона

Жаровня с крышкой

Мангал для барбекю можно сделать своими руками из пропанового баллона, не тратя много времени и ресурсов. Старую газовую горелку можно не выкидывать, а смастерить самодельную жаровню, используя чертежи.Вариант чертежа 1Вариант чертежа 2 Следуя советам мастеров и четким инструкциям, приступаем к изготовлению:

  • Наносим разметку на пустой баллон, а затем болгаркой делаем пропил по горизонтальной линии.

    Линия отреза от шва

    Линия отреза от шва

  • Приваривание петель лучше делать сразу, потом уже выпиливаем крышку будущей жаровни.
  • Изделие следует один раз обжечь, положив внутрь деревянные щепки.
  • Внутри припаиваем уголок, чтобы соорудить держатель-опору для металлической решетки и нескольких шампуров. Размер уголка должен быть примерно 32*33 сантиметра.Фиксатор для крышки
  • Стягиваем крышку сверху и привариваем сбоку две полосы или спицы.
  • Приступаем к сооружению опоры под жаровню. Для этого нам нужно труба металлического профиля.Станина
  • Чтобы сделать на крышке ограничители хода, привариваем стальную полоску между двумя петлями. Так крышка будет хорошо фиксироваться, если мангал открыт.
  • На одной стороне корпуса делаем отверстия для вставки шампуров, а на другой – пропиливаем щели для их удобной фиксации.Для шампуров
  • Снизу в днище просверливаем отверстия, чтобы создать тягу.
  • Монтируем ручку на крышку с любой удобной вам стороны. Рукоятка должна быть изготовлена из огнеупорного материала.
  • Всю внешние поверхности конструкции обрабатываем слоем грунта, а затем окрашиваем жаростойким пигментом. Готовый мангалВсе работы по финишной отделке и окраске производятся вдали от жилого дома и на заранее подготовленной поверхности. На видео ниже можно проследить весь процесс пошагово.

Мангал на низких ножках

Чтобы воплотить в жизнь свою идею по созданию собственной мини жаровни для дачи, можно использовать старую металлическую емкость, например, газовый баллон. Для начала обращаем внимание на маркировку с указанием объема и габаритов.

Маркировка баллона

Маркировка баллона

Приступим:

  • Вырезаем в корпусе крышку, оставляя нетронутыми боковушки, как на фото. Так угли не будут разлетаться по ветру.

    Правильна вырезка крышки

    Правильна вырезка крышки

  • Следите за тем, чтобы точно по швам находились кольца.

    Вырезаем по кольцам

    Вырезаем по кольцам

  • Теперь у нас готов корпус и крышка будущей мини-коптильни, две отдельные детали.

    Детали крышки и корпуса

    Детали крышки и корпуса

  • Соединяем крышку с корпусом двумя металлическими петлями. Они должны быть потом хорошо приварены, чтобы не отлетели в процессе эксплуатации.

    Установка петель

    Установка петель

  • Крепление сначала делаем при помощи алюминиевых заклепок, как на фото.

    Крепление на клепки

    Крепление на клепки

  • На крышку наносим разметку для расположения рукояток. Они не должны быть изготовлены из легко воспламеняющегося материала.

    Черные ручки

    Черные ручки

  • Во избежание деформации баллона внутри корпуса крепим уголок. Он также должен быть хорошо приварен и служить опорой шампурам и решетке для расположения продуктов-гриль.

    Приварка уголка

    Приварка уголка

  • Ножки делаем укороченными, чтобы можно было перевозить мангал в багажнике авто.

    Короткие детали для ножек

    Короткие детали для ножек

  • Настало время приварить крышку к петлям.

    Сварка петель и корпуса

    Сварка петель и корпуса

  • Рукоятки привариваются к внешней поверхности крышки, которую сажаем на петли.
    Монтаж рукояток

    Монтаж рукояток

    Фиксируем крышку

    Фиксируем крышку

  • Ограничители монтируем на крышку для фиксации ее в открытом состоянии.

    Ограничители крышки

    Ограничители крышки

  • В днище нужно просверлить несколько отверстий для прохождения сгоревшего угля и для лучшей тяги. С противоположной стороны отверстий выпиливаем щели для фиксации шампуров внутри.

    Отверстия для шампуров и тяги

    Отверстия для шампуров и тяги

  • Конструкция готова к использованию!
    Готовый мангал на коротких ножках

    Готовый мангал на коротких ножках

    Весь процесс создания можно увидеть на видео мастер-классе.


Существует множество вариантов изготовления мангалов, коптилен и барбекю-печей различных конфигураций. Однако самым универсальным способом считается использование старого пропанового баллона. Инструкции и советы опытных мастеров подскажут, как лучше смастерить такую конструкцию, и помогут избежать распространенных ошибок.
