Многим семьям даже в XXI веке приходится отапливать своё жильё дровами в твердотопливных котлах или варочных плитах, а их заготовка достаточно трудоёмкий процесс. Но чтобы облегчить себе жизнь, можно купить или сделать самодельный механический дровокол своими руками. Учитывая тот факт, что первый вариант потребует немалых финансовых затрат, мы остановимся на втором и рассмотрим несколько вариантов.

Как сделать самодельный механический дровокол
Работа с механическим дровоколом

Какой дровокол можно сделать самостоятельно

Реклама:

Как сделать самодельный механический дровокол
Механический дровокол

Все дровоколы можно разделить, как минимум, на два основных вида, но у них ещё есть подвиды. Вся эта классификация механизмов связана с типом привода.

Дровокол может быть механическим, разделяясь на:

  • устройство с простой механикой;
  • с пружинным приводом;
  • инерционный вертикальный механизм.

Для облегчения труда на него можно установить электропривод и в то же время это будет:

  • конусный или винтовой дровокол;
  • с одним электродвигателем или в комплекте с редуктором;
  • также существуют гидравлические дровоколы и хотя они самые сложные по конструкции, но всё-таки имеют место при заготовке дров.

Механические устройства

Проще всего сделать самодельный механический дровокол своими руками, так как устройство всех его подвидов максимально просто и не требует больших затрат, даже если в хозяйстве не найдётся подходящих деталей. Но такое приспособление имеет наибольший КПД лишь при небольших потребностях в дровах, например, для отопления загородного дома или дачи.

Устройство с простой механикой

Как сделать самодельный механический дровокол
Наиболее простое механическое приспособление

Такой простой механизм, как на фото вверху собрать легче всего, причём все составляющие материалы, скорее всего, найдутся в домашнем хозяйстве. Это может быть круглая или профильная труба, металлический уголок, к тому же при нехватке длины можно сварить разные профили в одно целое. В качестве резака превосходно подойдёт топор или колун – они всегда найдутся в любом доме с печным отоплением. Устройство может быть разборным, и его легко будет переносить с места на место.

Способ сборки здесь чрезвычайно прост: стержень с резаком устанавливают на вертикальную рейку с подошвой в виде рамы из любого металлического профиля, но так, чтобы она свободно двигалась. Для этого даже необязательны подшипники – подвижный узел может состоять из двух приваренных ушей (с отверстиями) на стойке и металлического пальца, который одновременно послужит и валом для вращения плеча с колуном и креплением.

Проблема здесь состоит в том, что у такого дровокола немало отрицательных качеств. Во-первых, ручка, на которой фиксируется резак (колун или топор), должна быть, как можно длиннее, чтобы при рубке дров затрачивать меньше усилий, следовательно, приспособление потребует много места. Во-вторых, даже при длинной ручке придётся прикладывать немалые усилия. Но, как бы там ни было, даже такая примитивная механика значительно снизит трудоёмкость заготовительного процесса.

Примечание. Чтобы сделать ручку короче, можно резак приварить к толстой круглой или профильной трубе, а затем залить её бетоном. Но проблема в том, что такая конструкция будет тяжёлой (сама ручка) и это ненамного облегчит ваш труд.

Механическое пружинное устройство

Как сделать самодельный механический дровокол
Пружинный дровокол

При небольшой доработке механики можно сделать пружинный дровокол, который потребует значительно меньше мускульной нагрузки человека. По сути, принцип сборки здесь не изменится и останется всё та же механика, разве что придётся приварить на стойке полку для упора пружины. Пружина должна быть из инструментальной стали, чтобы при сжатии она не деформировалась.

Если учесть, что плечо делается тяжёлым, то удар по чурбаку нанести несложно – гораздо больше усилий приходится прилагать после раскола колоды, так как будет отдача от пружины. Следовательно, выбору пружины здесь нужно уделять особое внимание – чтобы легче опускать рычаг вниз и легче удерживать при отдаче. Кроме того, нужно учитывать физическую силу человека, который будет колоть дрова, а также длину и сучковатость колоды.

Примечание. Для сочленения рычага со стойкой лучше всего использовать подшипники – это значительно облегчит работу.
Как сделать самодельный механический дровокол
Принципиальная схема пружинного устройства

На схеме, расположенной выше, вы видите принцип действия пружинного механического дровокола. Теперь поговорим о наиболее оптимальных размерах такого приспособления. Минимальная высота такого приспособления должна составлять не менее 80 см, но если человек, который будет ним пользоваться, высокий, то 80 см окажется недостаточно. Расстояние от стойки до колуна должно быть порядка 100-150 см, и это не считая ширины самого резака и ручки, то есть, это длина плеча. Для облегчения работы над колуном приваривают металлическую болванку или трубу с залитым в неё бетоном, чтобы в результате получилось 10-20 кг. Дополнение для массы болванки может стать колун, если его самостоятельно сделать из большой кувалды.

Совет. Чтобы пружинный дровокол было легче перемещать с места на место, с одной стороны опорной рамы можно приварить ось с колёсами, а с другой – стойки для упора и выравнивания рамы.

Видео: применение пружинного дровокола

Инерционный вертикальный механизм

Как сделать самодельный механический дровокол
Инерционный вертикальный дровокол

Очень простым вариантом можно также назвать инерционный вертикальный дровокол, который достаточно легко изготовить своими руками. Для изготовления такого устройства понадобится две трубы, где наружный диаметр одной где-то на миллиметр меньше внутреннего диаметра (ДУ, DN) другой. В качестве основы можно использовать толстый лист стали (10-12 мм) или сварить раму из металлического профиля (можно трубчатого). И самым основным элементом, конечно, является резак из топора, колуна или выточенный из инструментальной стали.

Как сделать самодельный механический дровокол
Упрощённый эскиз инерционного колуна

Теперь давайте разберёмся, как сделать такое устройство и как оно работает. В первую очередь к станине или раме приваривают реечную направляющую в вертикальном положении около метра высотой. Для этого можно использовать круглую или профильную трубу, главное хорошо зафиксировать её снизу и для этого лучше всего использовать рёбра жёсткости с четырёх сторон. Затем колун приваривают к трубчатому профилю чуть большего сечения, чтобы резак можно было свободно надеть на стояк, как это показано на чертеже.

Чтобы расколоть колоду резак попросту поднимают на стояке, и силой своей тяжести он обрушивается на чурбак. Но не всегда полено раскалывается с первого раза – это зависит от плотности древесины, длины чурбака, сучковатости и так далее. В таких случаях по обуху колуна бьют поленом или даже маленькой кувалдой. Можно, конечно, поднять деревяшку вместе с резаком и опустить заново, но первый вариант легче в физическом отношении.

Устройства с электроприводом

Ещё больше облегчит работу по заготовке дров установка на дровоколе электропривода. Но в этом случае изготовление инструмента получится более сложным и школьных знаний про электричество будет недостаточно. Дело в том, что для таких устройств, двигатель лучше всего подключать через пускатель, а также обеспечить пультом управления, чтобы была возможность отключения в любой момент – это вполне соответствует инструкции по технике безопасности и здравому смыслу в частности.

Конусный или винтовой дровокол

Как сделать самодельный механический дровокол
Самодельный конусный дровокол

Конечно, сделать самодельный механический дровокол своими руками гораздо проще, но если добавить на него электропривод… но не спешите с выводами. Такие устройства представляют собой электрический двигатель с гладким или винтовым конусом на краю вала – это их единственное отличие. Здесь колода раскалывается не за счёт удара, а за счёт того, что в неё впивается вращаемый двигателем конус. Начинать колку можно по краям (для больших чурбаков) или с центра.

Конус  и резьба

Как сделать самодельный механический дровокол
Чертёж винтового конуса с размерами в мм

Как вы уже, наверное, догадались, винтовым конусом, как на чертеже и ниже, работать гораздо легче, нежели гладким, так как в последнем случае затрачивается гораздо больше усилий на прижим. Если на конусе есть резьба, то древесина на неё накручивается и колется, даже когда там много сучком, а вам при этом почти не приходится прилагать усилий. Но, тем не менее, принципы работы конусного дровокола любого типа совершенно одинаковы.

Как сделать самодельный механический дровокол
Винтовые конусные насадки разного диаметра

Чтобы сделать хороший станок, очень важно правильно выточить конус и нарезать на нём резьбу. Если у вас дома есть токарный станок вместе с опытом работы на нём, то эту деталь вы можете сделать самостоятельно, но при отсутствии этого вам придётся заказывать её у токаря. Резьба может быть разной, тем более, если нарезающий её человек не имеет опыта в работе с такими дровоколами. Но есть те, кто этот опыт имеет и они утверждают:

  • минимальная глубина посадки на редуктор – 70 мм;
  • шаг – 7 мм;
  • глубина резьбы – 2-3 мм.

Электродвигатель и редуктор

Как сделать самодельный механический дровокол
Двигатель с редуктором крепятся к рабочему столу

К электродвигателю здесь предъявляются особые требования: нужно чтобы его мощность составляла, как минимум 2 кВт, но обороты при этом были низкими, от 250 до 500 об/мин. Всё дело в том, что при более низких оборотах рабочий процесс будет очень медленным, а при более высоких опасным. Так что если вы нашли мотор с такими параметрами, то можете насаживать винт непосредственно на его вал.

Как сделать самодельный механический дровокол
Иногда приходится использовать редуктор

К сожалению, не всегда удаётся найти электродвигатель с нужными параметрами, во всяком случае, с нужным количеством оборотов. В таких ситуациях придётся приобрести понижающий редуктор, если оборотов больше нормы или повышающий, если их мало. Но удобнее всего в таких ситуациях вместо повышающего или понижающего редуктора использовать шкив и ременную передачу. Чем больше диаметр шкива на редукторе, тем меньше обороты и наоборот.

Чтобы правильно рассчитать количество оборотов редуктора можно прибегнуть к простой арифметике. Например, вы приобрели электродвигатель со скоростью 900 об/мин и здесь можно прибегнуть к системе1/2. То есть на вал редуктора устанавливаете шкив, который в два раза превышает диаметр шкива на валу электродвигателя, и в результате получаете скорость 450 об/мин. Но передача может быть не только ременной, но цепной – во второй ситуации вместо шкивов устанавливают шестерни.

Возможно, у кого-то возникнет вопрос, где должен находиться электродвигатель. В этом случае стол обязательно делают с дополнительной нижней столешницей или хотя бы полкой. Высота верхней столешницы определяется ростом того, кто там будет работать, но не менее 80 см. Конус над рабочей поверхность должен находиться на расстоянии 8-12 см, хотя в качестве исключения допускается 20 см, но ни сантиметром больше – это не позволит колоть короткие чурбаки.

Видео: работа с гладким конусом

Гидравлический дровокол

Как сделать самодельный механический дровокол
Устройство с гидравлическим приводом

Гидравлический дровокол можно назвать самым мощным среди всех существующих аналогов. Для сборки такого агрегата понадобится:

  • электродвигатель;
  • станина;
  • режущий нож;
  • мощный гидравлический цилиндр:
  • масляный бак;
  • насос.

Примечание. Все эти компоненты очень дорогие и такая сборка имеет смысл только в том случае, если заниматься заготовкой дров на профессиональном уровне.

Как сделать самодельный механический дровокол
Схема гидравлического механизма

Такой дровокол работает по принципу пресса и развивает очень большую мощность. В связи с этим нож должен быть сделан из инструментальной стали толщиной 6-10 мм (этот параметр зависит от мощности приводного механизма). Зачастую нож делают, как звёздочку, что позволяет раскалывать чурбак за один заход на 4 или даже 8 частей. Один из способов изготовления гидравлического дровокола в домашних условиях вы можете посмотреть на видео ролике, расположенном ниже.

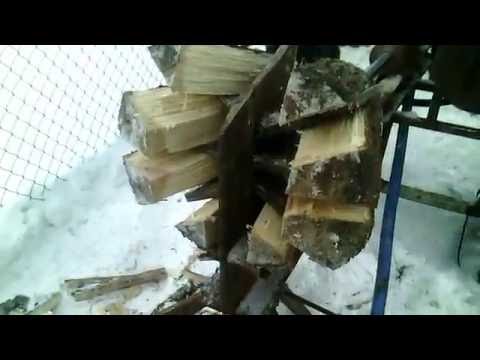

Видео: нож рассчитан для колки на 8 частей

Заключение

Будете ли вы собирать своими руками самодельный механический дровокол или же снабдите его электроприводом, зависит в первую очередь от количества заготавливаемых дров.  Но, как бы там ни было, любой из этих механизмов сделает вашу жизнь легче.
