Изготовление сверлильного станка из рулевой рейки

Время чтения ≈ 5 минут

Эта статья в основном предназначена для тех, кто любит мастерить и собирать различные механизмы. Ниже мы разберём, как сделать сверлильный станок из рулевой рейки своими руками. Вы увидите, что это не очень сложно, зато данное устройство значительно облегчит вам жизнь, так как станет хорошим подспорьем в домашнем хозяйстве.

Изготовление сверлильного станка из рулевой рейки
Станок из рулевой рейки

Общая информация

Реклама:

Изготовление сверлильного станка из рулевой рейки
Сверло приводится в движение электродвигателем

Как правило, такие механизмы используются исключительно для сверления пластика, дерева и металла, хотя вместо сверла можно закрепить ту же металлическую щётку для шлифовки чего-либо. На фото вверху вы видите самую обычную сборку, где шпиндель вращается силой электродвигателя. К нему уже присоединяются другие элементы, например, патрон и сверло.

Можно сказать, что данный станок лучше, чем обычная дрель, так как он зафиксирован в стационарном положении, следовательно, шансов сломать сверло гораздо меньше. Здесь, по сути, нужно просто вовремя подставлять различные детали, в которых необходимо сделать отверстие. Ещё одним немаловажным преимуществом такого механизма является высокая точность, которой невозможно достигнуть при ручном сверлении. Если станок снабжён тисками, то нивелирование будет гарантированным. Ниже вы сможете посмотреть видео ролик такого самодельного агрегата.

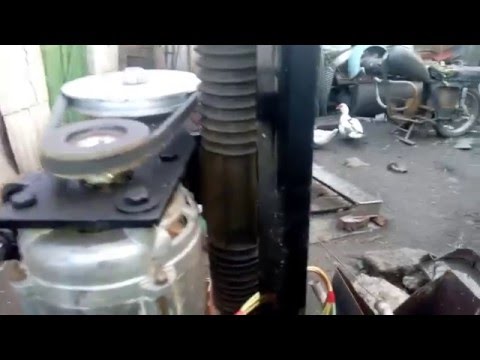

Сверлильный станок из рулевой рейки

Видео: самодельный агрегат

Конструкционные особенности механизма

Изготовление сверлильного станка из рулевой рейки
Красиво выполненная модель

Чтобы понять, как сделать самодельный агрегат, нужно разобраться из чего он состоит. Самый простой станок включает в себя ряд деталей, без которых обойтись невозможно, а это:

  • крепёжный узел для рабочего механизма;
  • чугунная или стальная станина;
  • тиски для прижима обрабатываемых заготовок;
  • дополнительные элементы, без которых не обходится ни одна дрель(патрон, втулки, свёрла);
  • ручки для движения сверлящего механизма, передающие мускульное усилие для прижима сверла;
  • направляющие профили на основной (вертикальной) раме);
  • амортизатор для понижения жёсткости сверления;
  • блок питания;
  • электродвигатель на 220 V (мощность по вашему выбору) или электродрель.
Самодельные станки, как правило, делают настольными, то есть, их можно переносить и жёсткого крепления станины к основе (полу, столу) не требуется. Но на станине желательно закрепить небольшие тиски – чем жёстче зафиксирована заготовка, тем точнее будет точка и угол сверления.

К вертикальной раме станка прикрепляют электродвигатель, и к нему подводят шпиндель, переходники и патрон. Устанавливать электродвигатель отдельно нет смысла – придётся монтировать переходные узлы, к тому же при этом потеряется мощность и от бытовой сети он будет неспособен принимать на себя серьёзные нагрузки.

Необходимые элементы

Изготовление сверлильного станка из рулевой рейки
Рулевая рейка

Учтите, что сборку придётся производить из подручных средств, которые, возможно, есть у вас дома, но ко всем деталям следует отнестись очень внимательно. Дело в том, что агрегат движущийся, и сбой в работе может привести к печальным последствиям, не только к браку, но и к ранению человека, работающего у станка. Прежде всего, все составляющие станка должны быть только из металла (стали или чугуна) – пластик или древесина недопустимы ни в коем случае. Для станины практичнее всего применять тяжёлую (толстую) пластину, чтобы придать механизму хорошую устойчивость – её можно купить на металлобазе или снять с какого-либо старого станка.

Стабилизирующая (основная) планка изготавливается из уголка или швеллера с толщиной полки не менее 3 мм – такая фиксация получится надёжной. То есть, при таких параметрах исключаются такие побочные эффекты, как прогиб или вибрация. Держатель для рабочего механизма тоже делают из стального профиля, а его конструкция в основном зависит от электрического двигателя, который вы будете использовать для своего механизма или от электродрели.

Одним из основных узлов станка будет рулевая рейка автомобиля, которая вплоть до миллиметра способна нивелировать подачу сверлящего механизма. Рейки с некоторых автомобилей могут усиливать или ослаблять подачу, что очень удобно при работе. Ручки, которыми осуществляется подача, можно снять с какого-либо старого токарного или фрезерного станка, хотя это не обязательно – такие детали можно выполнить из гладкой арматуры.

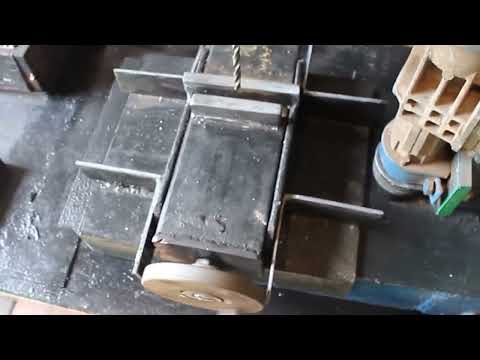

самодельные тиски для сверлильного станка из рулевой рейки

Видео: самодельные тиски

Рабочий механизм и изготовление



Изготовление сверлильного станка из рулевой рейки
Чертежи сверлильного станка из рулевой рейки

Сам рабочий механизм можно упростить, то есть, вместо него поставить электродрель или готовый узел с какого-либо старого сверлильного станка, то есть, блок питания и двигатель будет не нужен. Устройства подобного типа остаются переносными, но их мощность позволяет сверлить металлические заготовки с серьёзным сопротивлением.

Для сборки агрегата придётся пройти несколько этапов, а это:

  • в первую очередь монтируют станину, чтобы она оказалась в нужном положении;
  • в станине делают посадочные отверстия, в которых можно будет закрепить тиски;
  • затем закрепляют основную рейку, выполненную из мощного уголка или швеллера;
  • к ней фиксируют рулевую рейку;
  • далее крепятся ручки для подачи механизма, и осуществляется регулировка хода (он должен быть плавным);
  • вверху на рулевой рейке монтируют крепление для дрели;
  • устанавливают дрель в крепление;
  • закрепляют рабочий механизм;
  • всё проверяют, дотягивают и проводят испытание.

Заключение

Как видите, особых сложностей в том, чтобы изготовить сверлильный станок из рулевой рейки своими руками не существует, просто нужна внимательность и хорошие детали. Сам процесс значительно упрощается за счёт того, что при выполнении работ используются такие детали, как рулевая рейка и электродрель (с электродвигателем будет немного сложнее). После сборки обязательно проверьте все соединения на прочность.
